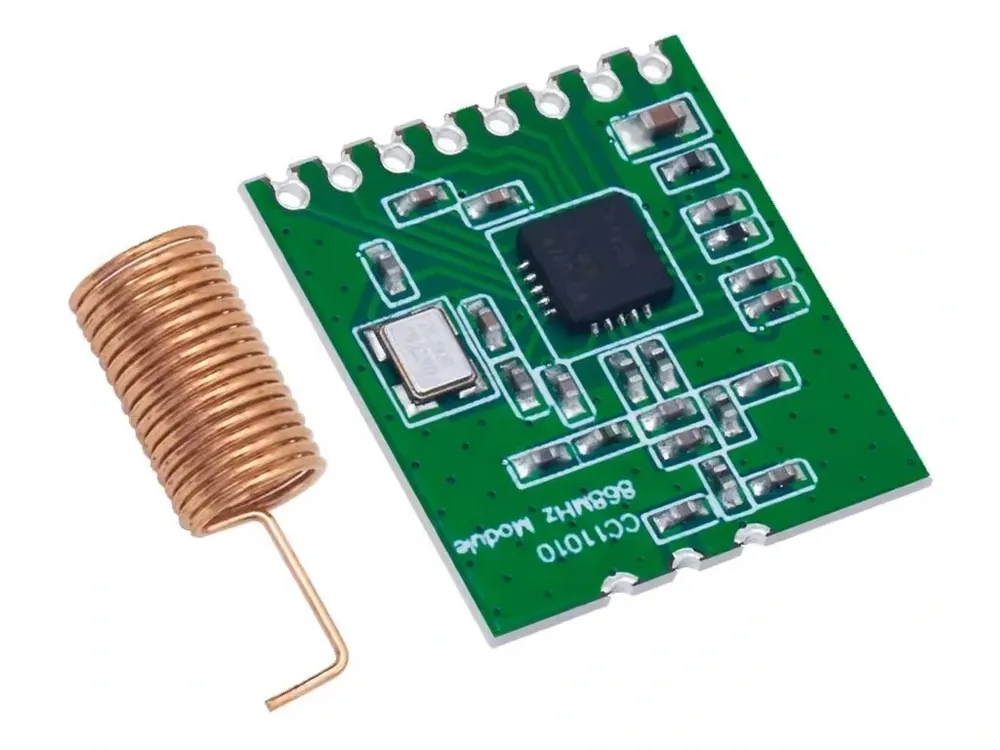

Zlevněný CC1101 Bezdrátový modul 868MHz s anténou

Popis

CC1101 je nízkoenergetický RF modul pracující v pásmu 868 MHz, určený pro spolehlivou bezdrátovou komunikaci na krátké až střední vzdálenosti. Využívá čip od Texas Instruments a podporuje více modulačních schémat.

Detailní popis produktu

CC1101 je nízkoenergetický RF modul pracující v pásmu 868 MHz, určený pro spolehlivou bezdrátovou komunikaci na krátké až střední vzdálenosti. Využívá čip od Texas Instruments a podporuje více modulačních schémat. Modul je vhodný pro použití v IoT projektech, bezdrátovém ovládání, automatizaci nebo přenosu dat. Tato varianta je dodávána v SMD provedení s kompaktní pružinovou anténou pro jednoduché připojení přímo na desku plošných spojů.

Specifikace:

• Model: CC1101 868MHz (SMD varianta)
• Frekvenční pásmo: 868 MHz
• Modulace: 2-FSK, GFSK, MSK, ASK, OOK a 4-FSK
• Přenosová rychlost: až 500 kbps
• Výstupní výkon: až +10 dBm
• Citlivost přijímače: až -116 dBm
• Napájecí napětí: 1.8–3.6 V
• Rozhraní: SPI
• Rozměry modulu: cca 19 × 17 mm
• Dosah: až stovky metrů v otevřeném prostoru (dle prostředí a typu antény)
• Anténa: pružinová anténa pro pásmo 868 MHz (pájí se přímo na výstup ANT)
• Kompatibilita: Arduino (3.3V), STM32, ESP32 a další platformy

Obsah balení:

• 1× CC1101 Bezdrátový modul 868MHz (SMD)
• 1× Pružinová anténa 868 MHz

Poznámky:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejich základní vlastnosti.
• Při návrhu DPS dbej na umístění antény mimo rušivé prvky a vodivé plochy pro optimální výkon.
