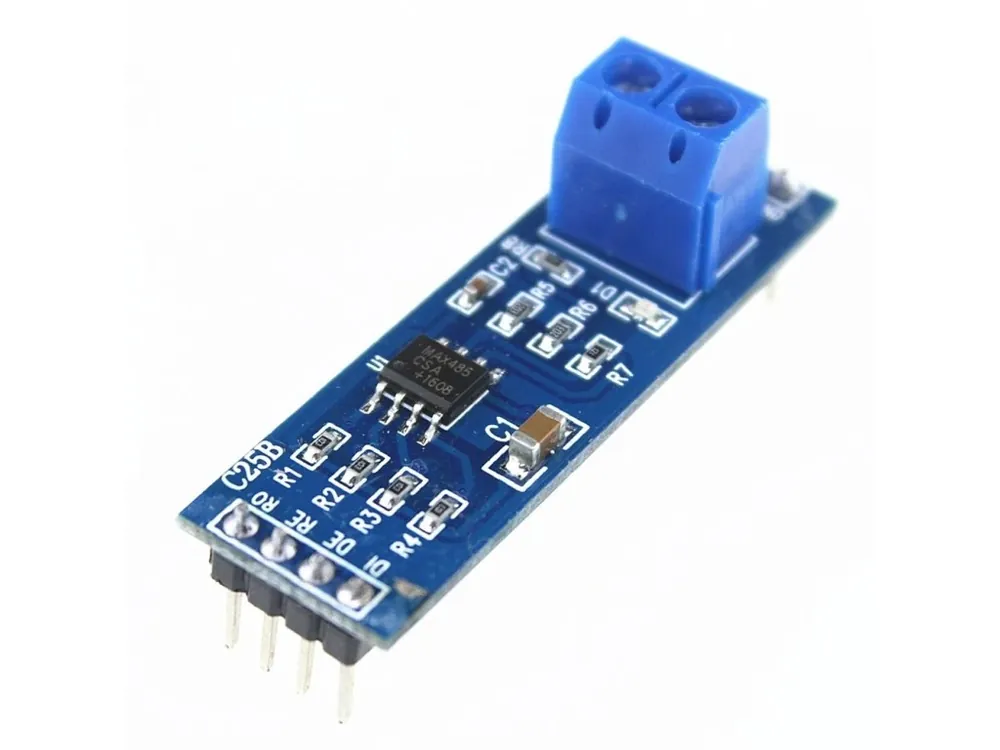

Převodník TTL na RS 485, MAX485 Pouze Dnes

Popis

Převodník mezi sériovou TTLsběrnicí a dvoudrátovou RS 485 která se nejčastěji používá v průmyslovém prostředí s čipem MAX485.

Detailní popis produktu

EIA-485 (původně RS-485 nebo RS485) je standard sériové komunikace definovaný v roce 1983 sdružením EIA. Používá se především v průmyslovém prostředí. Standard RS-485 je navržen tak, aby umožňoval vytvoření dvouvodičového poloduplexního vícebodového sériového spoje. Má stejný základ jako standard RS-232, od kterého se liší především jinou definicí napěťových úrovní, nepřítomností modemových signálů, možností vytváření sítí (též sběrnice) sestávající z až 32 zařízení a možností komunikace na vzdálenost až 1 200 m (proti 20 m u RS-232). Výhodou rovněž je, že linku RS-485 je možné vytvořit z široce rozšířeného standardu RS-232 pomocí jednoduchých převodníků úrovně.

Dvouvodičová verze RS-485

Pojmem RS-485 je nejčastěji myšlena právě „dvouvodičová“ verze RS-485. Přenos je poloduplexní, a proto se vyžaduje řízení přenosu dat (směru komunikace). Pomocí dvouvodičové linky RS-485 je možné vytvořit komunikační sběrnici, na kterou může být připojeno bez opakovače až 32 zařízení. Aby v jednom okamžiku vysílalo nanejvýš jedno zařízení, musí zajistit komunikační protokol, který však není součástí standardu RS-485. Nejjednodušší variantou je konfigurace s jedním trvale připnutým vysílačem a až 31 přijímači. V obvyklé topologii se zařízení ve vysílání střídají.

Specifikace:

• Použitý čip: MAX485
• Napájecí napětí: 5VDC
• Nízká spotřeba energie
• Provozní teplota: -40C až 85C
• Všechny piny čipu jsou vyvedeny a lze je ovládat přes mikrokontrolér
• Velikost: 44x14mm

Součástí dodávky:

• 1ks Převodník TTL na RS 485, MAX485

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
