Tovární Cena LaskaKit ESPwled

Popis

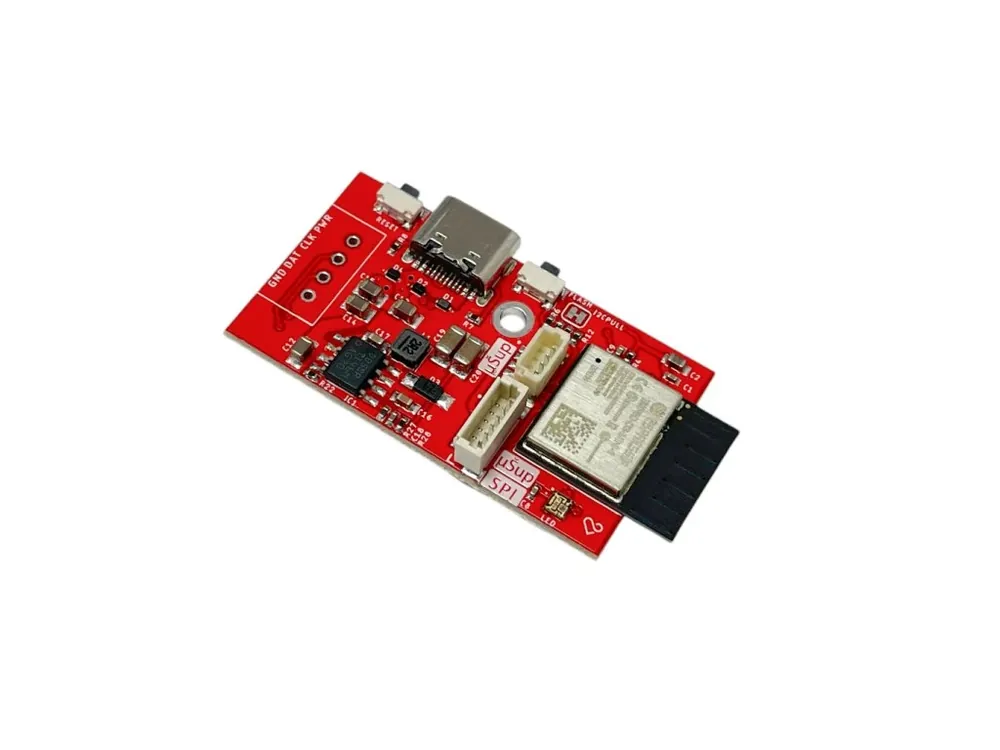

Tato vývojová deska je navržena speciálně pro projekty využívající populární open-source software WLED, který umožňuje ovládání LED světel pomocí WiFi. Deska je vybavena čipem ESP32-C3, který je známý svou vysokou spolehlivostí, nízkou spotřebou energie a podporou WiFi a Bluetooth Low Energy (BLE)

Detailní popis produktu

Hledáš desku, která je kompatibilní s projektem WLED, který přináší naprosto jednoduché ovládání nejrůznějších LED pásků bez nutnosti programování? Pak už dál hledat nemusíš. Program WLED do Laskakit ESPwled nahraješ jednoduše z webového prohlížeče projektu.

Nejprve připojíš desku skrze USB-C kabel a pak ESP32-C3, na kterém je deska založena, do nahrávacího režimu. To provedeš tak, že zmáčkneš a držíš tlačítko FLASH, zmáčkneš a uvolníš tlačítko RESET a poté uvolníš i tlačítko FLASH. Poté v prohlížeči vybereš připojenou Laskakit ESPwled desku a nahraješ program. Připojíš se na AP (Wi-Fi access point), kterou ESPwled vytvořil, přes třeba tvůj telefon a vyplníš jméno a heslo tvé Wi-Fi. Poté se ESPwled už připojí do tvé wifi a přes tvůj prohlížeč v telefonu, počítači nebo tabletu ovládáš připojené LED pásky.

DAtový GPIO pin, který se používá na ovládání LED pásků je 5, ne pin 2 jak je ve výchozím nastavení WLED -> je tedy v nastavení WLED tento pin změnit skrze webový prohlížeč. Pokud má LED pásek i CLK signál, ten je připojen na GPIO 4.

Deska samotná obsahuje navíc náš univerzální I2C uŠup konektor ke kterým můžeš připojit nejrůznější čidla – SHT40 (teplota, vlhkost), BME280 (tlak, teplota, vlhkost), SCD41 (CO2, teplota, vlhkost), BH1750 (osvětlení), APDS-9960 (senzor gest) a spoustu další senzorů.
Náš I2C uŠup konektor je kompatibilní s Adafruit Stemma a Qwiik od Sparkfun.
I2C sběrnice je připojeno takto, SDA GPIO10, SCL GPIO8. Je potřeba před iniciací i2c modulu přidat definici na kterých PINech jsou: Wire.begin(10, 8); // (SDA,SCL)

Kromě I2C uŠup konektoru má deska i SPI uŠup konektor, ke kterému můžeš připojit další SPI periférie.

ESPwled má osazenou adresovatelnou LED připojenou na GPIO 9. Pro ovládání této LED máme předpřiravený vlastní vzorový kód na našem github.

Dodatečné možna budeš potřebovat: Deska je dodávána bez LED konektoru, rozteč je 2.54mm. Můžeš dokoupit 1ks 4pin JST-XH pravoúhlýnebo 2ks 2 pin šroubovací svorkovnice do DPS KF128-2.54 anebo kolíkovou lištu. Vhodný pigtail s konektorem IPEX3 pro verze IPEX – Pigtail MHF3/IPEX3 – SMA Female, kabel 1,15mm, 15cm

Dodatečné možna budeš potřebovat:

• Deska je dodávána bez LED konektoru, rozteč je 2.54mm. Můžeš dokoupit 1ks 4pin JST-XH pravoúhlý nebo 2ks 2 pin šroubovací svorkovnice do DPS KF128-2.54 anebo kolíkovou lištu.
• Vhodný pigtail s konektorem IPEX3 pro verze IPEX – Pigtail MHF3/IPEX3 – SMA Female, kabel 1,15mm, 15cm
• LaskaKit ESPwled adaptér pro LED pásek JST-SM-3
• LaskaKit ESPwled IP67 adaptér pro LED pásek

Specifikace:

Součásti dodávky:

• 1ks LaskaKit ESPwled

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• 3D Tištěná krabička není součásti balení, můžete ji vytisknout nebo zakoupit zvlášť.
