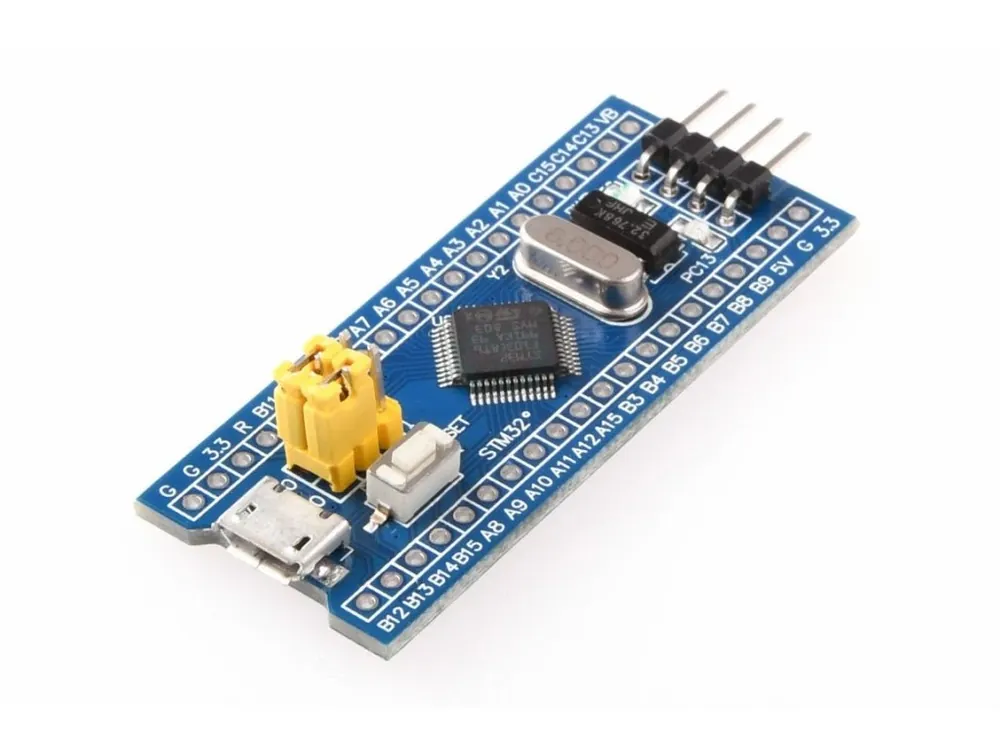

Originální BluePill ARM STM32 STM32F103C8 Vývojová deska

Popis

Deska podobná Arduino Nano, ale s výkonnějším ARM mikrokontrolerem, stále ho ale lze programovat v Arduino IDE

Detailní popis produktu

Jedná se o klon mikrokontroleru STM32F103 – CS32F103 signaturaCPUTAPID0x2ba01477. Z tohoto důvodu nebude možné používat originální GDB debugger. Čip může být označen buďCS32F103, neboSTM32F103.

Řada mikrokontrolerů STM32F103xx obsahuje vysoce výkonné 32-bitové jádro RISC ARM®Cortex®-M3 pracující sfrekvencí až 72 MHz, vysokorychlostní vestavěné paměti (paměť Flash až 128 kB a SRAM až 20 kB), bohatý počet vylepšených I/O portů a periferií připojených ke dvěma sběrnicím APB. Mikrokontrolery nabízejí dva 12bitové ADC převodníky, tři univerzální 16bitové časovače plus jeden PWM časovač, jakož i standardní a pokročilá komunikační rozhraní: až dvě I2C a SPI, tři USART, USB a CAN.

Díky těmto vlastnostem je řada mikrokontrolerů STM32F103xx vhodná pro širokou škálu aplikací, jako jsou motorové pohony, řízení aplikací, lékařské a ruční přístroje, PC a herní periferie, platformy GPS, průmyslové aplikace, PLC, invertory, tiskárny, skenery, poplašné systémy, videotelefony a další.

Tato vývojová deska je svým výběrem konkrétních součástek a kompaktními rozměry velice vhodná pro začátečníky, kteří hledají výkonnější alternativu kvývojové desce Arduino Nano. Pro tuto desku je dostupných několik vývojových prostředí včetně Arduino IDE. Pro naprogramování desky lze použít programátor ST-Link V2 (popř. jeho klon), nebo USART Bootloader.

Specifikace:

• Mikrokontroler STM32F103C8 (klon)
• Frekvence CPU až 72MHz
• FLASH 64KB
• SRAM 20KB
• 2 x 12bit ADC (0 – 3.6V, 16 kanálů)
• 7 x DMA
• 7 x časovač:
  • 3 x 16bit časovač, každý s až 4 vstupy IC/OC/PWM nebo čítačem impulzů a kvadraturním (inkrementálním) vstupem pro enkodér
  • 16bitový časovač PWM s řízením motoru s generováním mrtvé doby (dead-time) a nouzovým zastavením
  • 2 x Watchdog časovač (Independent a Window)
  • 24bit SysTick časovač
• 2 x I2C (SMBus/PMBus)
• 3 x USART (ISO 7816 interface, LIN, IrDA, modem control)
• 2 x SPI (18 Mbit/s)
• 1 x CAN (2.0B Active)
• 1 x USB 2.0 full-speed
• 1 x obvod reálného času – RTC
• CRC calculation unit, 96-bit unikátní ID
• Oscilátory, reset a správa napájení:
  • Napájení 2.0 – 3.6 V
  • Reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD)
  • Externí 4 – 16 MHz oscilátor pro CPU
  • Interní 8 MHz oscilátor pro CPU
  • Interní 40 kHz oscilátor pro RTC
  • PLL pro taktování CPU
  • Externí 32.768 kHz oscilátor s kalibrací pro RTC
• Režim nízké spotřeby:
  • Sleep, Stop a Standby režim
• VBAT vstup pro zálohování napájení pro RTC a záložní registry

Vývojová deska

• Rozměry desky 53mm x 22mm. Rozteč pinů odpovídá standartnímu 40pin DIP pouzdru – breadboard friendly
• Na desce jsou kromě mikrokontroleru integrovány tyto komponenty:
  • Zdroj 3.3V 300mA
  • Krystal 8MHz pro CPU
  • Krystal 32.768kHz pro RTC
  • Propojky volby způsobu programování – BOOT0 a BOOT1
  • Resetovací tlačítko
  • Mikro USB konektor – napájení a data
  • SWD konektor – programování a debugging pomocí programátoru ST-Link V2
  • LED indikující 3.3V napájení
  • LED propojená na pin PC13
• Desku lze napájet pomocí Mikro USB konektoru, nebo napájecích pinů

Zapojení vývodů:

Součásti dodávky:

• 1ks Klon BluePill ARM STM32 STM32F103C8 Vývojová deska
• 2ks 20pin oboustranná kolíková lišta

Poznámka:

• Piny nejsou zapájené v desce, jsou ale součástí balení.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
