Top Prodej OPEN-SMART 2,4" LCD displej 128x64 ST7565

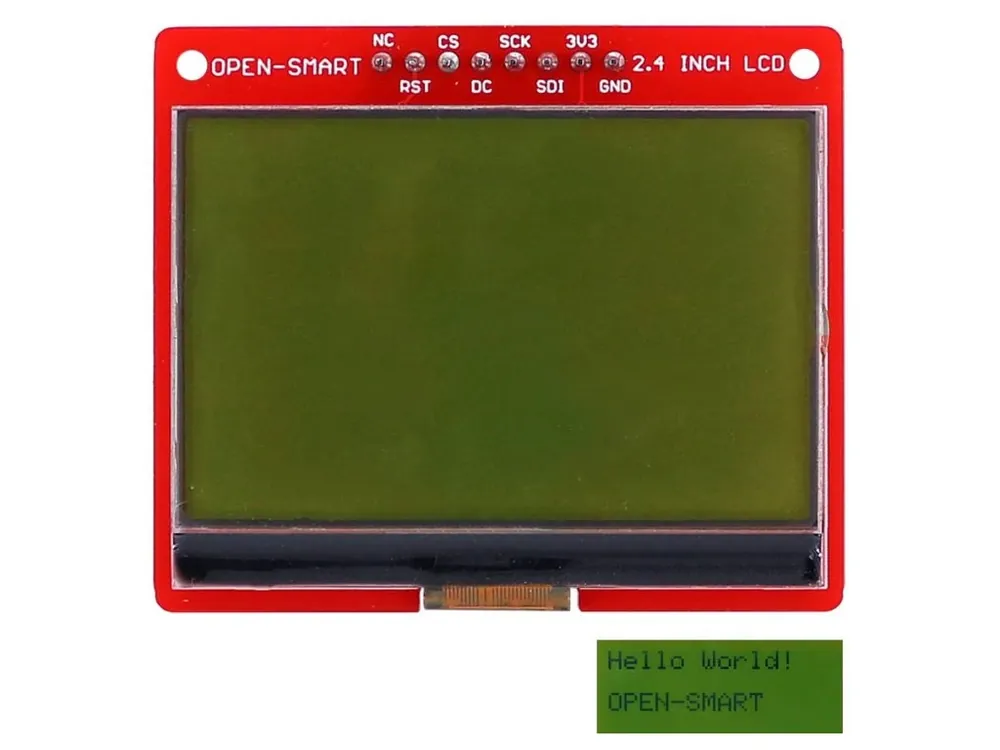

Top Prodej OPEN-SMART 2,4" LCD displej 128×64 ST7565

Původní cena byla: 188,00 Kč.Aktuální cena je: 78,96 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003X2Z Kategorie: Štítek:

Popis

2,4″ LCD displej s rozlišením 128×64 a řadičem ST7565. Bez podsvícení.

Detailní popis produktu

Jedná se o monochromatický LCD displej velikosti 2,4″ s rozlišením 128×64 bodů, bez podsvícení. Využívá řadič ST7565 s rozhraním SPI.

Pro Arduino lze použít knihovnu Adafruit ST7565-LCD, s nastavením kontrastu glcd.begin(0x07); Kontrast lze upravovat v rozmezí cca 0x00-0x0A (0-10).

Pro správnou funkci displeje je nutná úprava v souboru ST7565.cpp knihovny:

Změnit nastavení pagemap na: const uint8_t pagemap[] = { 7, 6, 5, 4, 3, 2, 1, 0 };
Zakomentovat řádek: #define enablePartialUpdate

Specifikace:

  • Rozlišení: 128×64
  • Napájení: 3,3V
  • Odběr proudu: do 10mA
  • Logic level 3,3V
  • Interface: 4w SPI
  • Rozměry modulu: cca 53x45mm
  • Driver IC: ST7565

Součásti dodávky:

  • 1ks OPEN-SMART 2,4″ LCD displej 128×64 ST7565

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: LCD displeje
Záruka: 2 roky
Hmotnost: 0.042 kg
