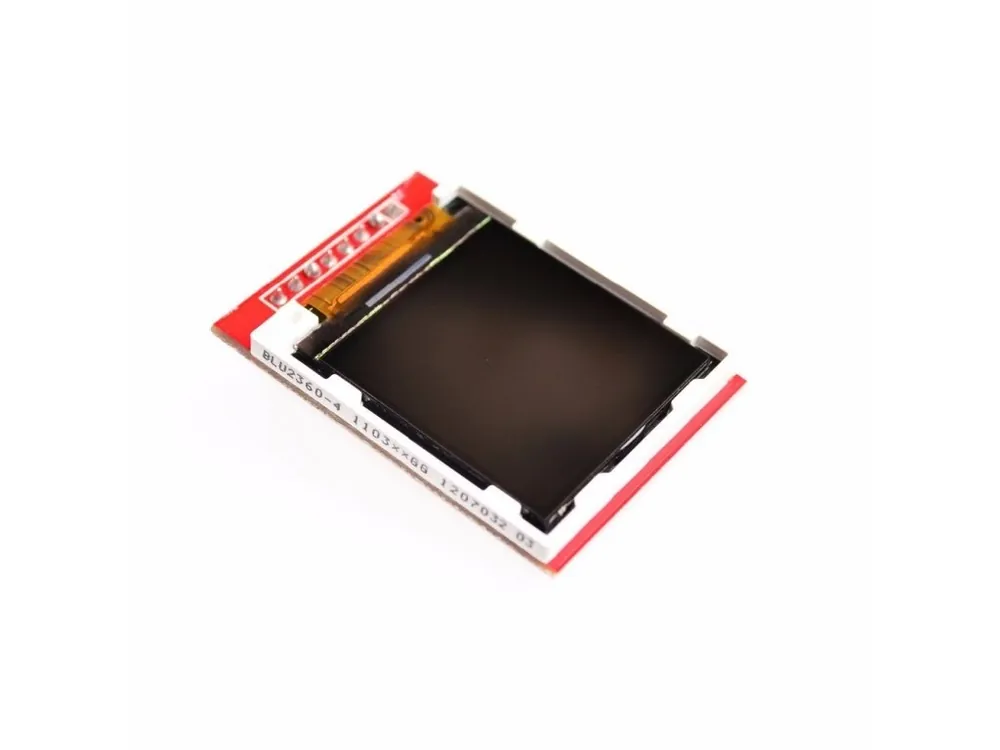

Přímo Od Výrobce 1.44" 128×128 TFT displej V1.1, ILI9163C, SPI

Popis

1.44″ LCD TFT displej s 128×128 barevnými pixely komunikující pomocí SPI sběrnice.

Detailní popis produktu

Tento úžasný malý displej je nejlepším způsobem, jak přidat malý, barevný a jasný displej do jakéhokoli projektu.

S knihovnou „Adafruit-ST7735“ funguje bez problému, inicializuji displej s tft.initR(INITR_144GREENTAB);

Podařilo se nám zprovoznit tento displej s knihovnou SUMOTOY TFT_ILI9163C, avšak první sloupec pixelu chybí, a je tedy potřeba v knihovně upravit  soubor TFT_ILI9163C_settings.h (ve zdroji dole je opravený). Při initilizaci displeje je potřeba ukázat A0 pin: TFT_ILI9163C display = TFT_ILI9163C(__CS, __A0, __DC);

Specifikace:

• Rozlišení: 128×128 bodů
• barvy: 18-bit (262.144 barev)
• driver: ILI9163C
• Připojení: SPI
• Pracovní napětí: 5V nebo 3.3V (spojka u LDO)
• 3,3V LED podsvětlení (PWM -> jasnost)
• 3.3V logika (5V neoficiálně, bez záruky)
• Rozměry: 45x33x5mm

Zapojení Arduino pro mini 3.3V (Pro UNO použij dělič napětí):

Součástí dodávky:

• 1ks 1.44″ 128×128 TFT displej V1.1, ILI9163C, SPI

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
