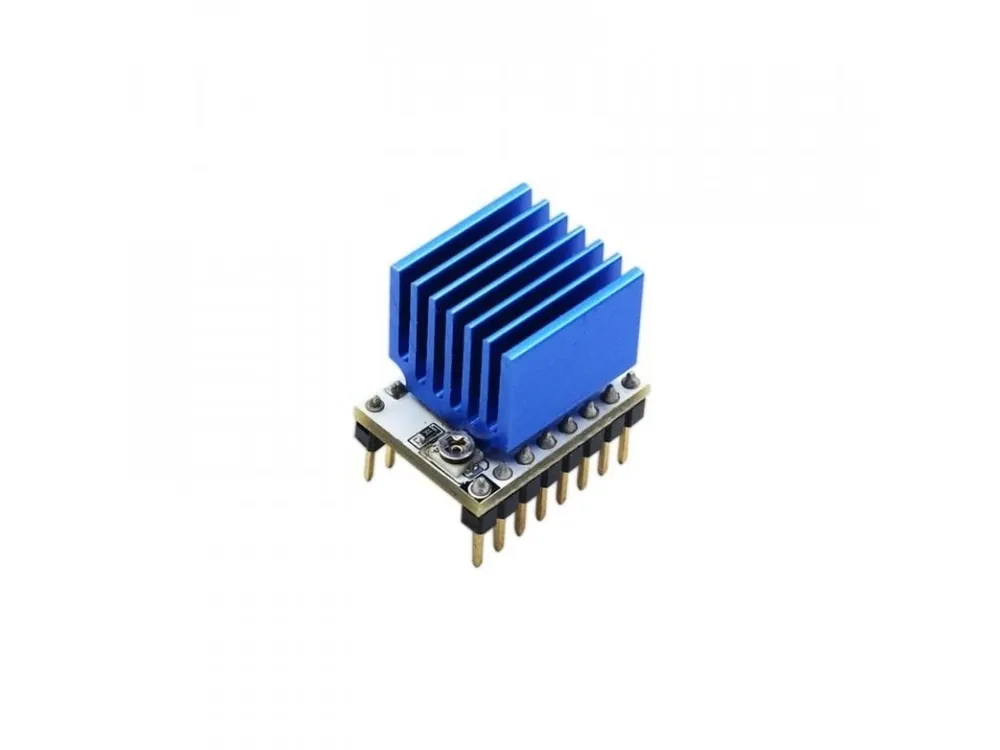

Omezená Nabídka Toshiba TB67S109 driver pro krokové motory

Popis

Převodník pro krokové motory s vlastním chladičem a několika užitečnými funkcemi.

Detailní popis produktu

Driver pro krokové motory TB67S109 plus samolepící chladič , vhodný i pro 3D tiskárny a CNC stroje

Věnujte pozornost nastavení hodnoty mikrokrokování! Tento driver nemá při nastavení pinů MS1, MS2 a MS3 na LOW nastaven režim FullStep, jako jiné podobné drivery, ale je ve Stanby módu a driver je tedy vypnutý! Podrobnosti o nastavení mikrokrokování naleznete na stránce 10 originální datasheetu.

Parametry:

• Nastavitelné omezení proudu,
• Max proud: 4A s aktivním chlazením
• Větší chladič
• Tepelná ochrana
• Proudová ochrana
• 6 rozlišení: full-step, half-step, 1/4- kroku, 1/8- kroku, 1/16- kroku a 1/32- kroku
• Napájecí napětí: max. 50V

Omezené max. proudu:

Proudové limity lze nastavit trimerem a měřením Vref. Připoj voltmetr [+] k Vref a [-] k GND a přečti hodnotu napětí.

Modul používá 0.10Ω měřicí odpor, takže limity proudu lze vypočítat následovně:

Limit proudu = Vref x 2, takže například pro 2A, trimer musí byt nastaven na 1V.

Součástí dodávky:

• 1ks Toshiba TB67S109 driver pro krokové motory
• 1ks Chladič

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
