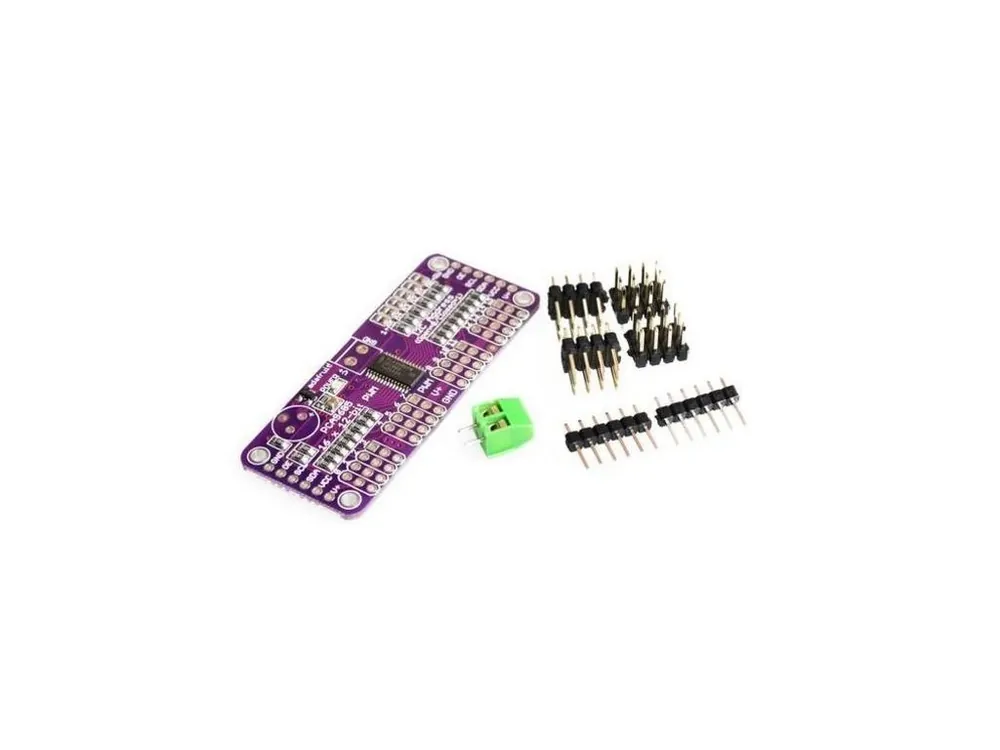

Odeslání Ihned 16-kanálový 12-bit PWM-Servo mini shield I2C PCA9685

Popis

16-kanálový 12bitový PWM Servo Mini Shield s čipem PCA9685 je kompaktní rozšiřující modul navržený pro snadné ovládání více servomotorů nebo LED světel pomocí jediného mikrokontroléru.

Detailní popis produktu

16-kanálový 12bitový PWM Servo Mini Shield s čipem PCA9685 je kompaktní rozšiřující modul navržený pro snadné ovládání více servomotorů nebo LED světel pomocí jediného mikrokontroléru. Díky I2C rozhraní umožňuje pohodlnou komunikaci s deskami Arduino, ESP32 nebo Raspberry Pi a výrazně šetří GPIO piny. Modul podporuje nastavení frekvence PWM a díky 12bitovému rozlišení nabízí jemné a přesné řízení polohy serv nebo intenzity světla.

Specifikace:

• Řídicí čip: PCA9685
• Počet kanálů: 16 nezávislých PWM výstupů
• Rozlišení PWM: 12 bitů (4096 kroků)
• Komunikační rozhraní: I2C (adresovatelné až 62 zařízeními současně)
• Napájení logiky: 3,3–5 V
• Napájení serv: až 6 V (přivedeno na V+)
• Maximální proud na kanál: až 25 mA (logika), pro serva dle napájecího zdroje
• Nastavitelná frekvence PWM: 40–1000 Hz
• Vestavěný oscilátor: 25 MHz
• Možnost řetězení: více modulů díky adresování I2C
• Konektory: 3pinové (GND, V+, PWM) pro každé servo
• Kompatibilita: Arduino, Raspberry Pi, ESP8266, ESP32 a další MCU
• Rozměry: cca 65 × 26 mm

Obsah balení:

• 1× 16kanálový 12bitový PWM Servo Mini Shield PCA9685
• Pinové lišty a svorkovnice pro vlastní osazení

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
