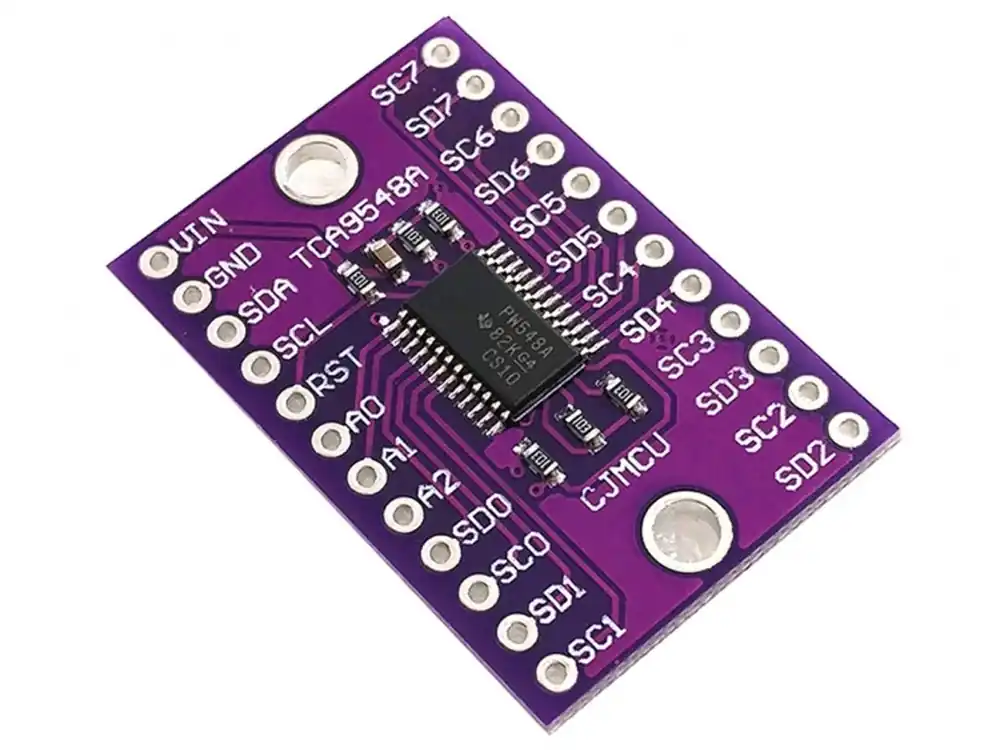

Odeslání Ihned TCA9548 1xI2C master – 8xI2C slave expander

Popis

I²C expander rozšiřující stávající I²C sběrnici na 8 samostatných I²C sběrnic.

Detailní popis produktu

TCA9548A má osm obousměrných překladačů, které lze ovládat přes sběrnici I²C. Jeden master SCL/SDA kanál se překládá na osm slave I²C kanálů. Lze vybrat jakýkoli jednotlivý kanál SCn/SDn nebo kombinaci kanálů, která je určena obsahem programovatelného řídicího registru. Tyto následné kanály lze použít k řešení konfliktů slave adres. Například pokud je v aplikaci zapotřebí osm identických digitálních teplotních senzorů, lze na každý kanál připojit jeden senzor: 0-7.
Master může resetovat TCA9548A v případě prodlevy nebo jiné nesprávné operace tím, že uvede vstup RESET do nízké úrovně. Podobně reset při zapnutí zruší výběr všech kanálů a inicializuje se stavový automat I²C / SMBus.

Jeho použití je poměrně jednoduché: samotný multiplexer je na I2C adrese 0x70 (ale lze jej upravit od 0x70 do 0x77) a na tento port jednoduše napíšete jeden bajt s požadovaným multiplexovaným výstupním číslem a bam – jakékoli budoucí I²C pakety budou odeslány do tohoto portu. Teoreticky byste mohli mít 8 těchto multiplexerů na každé z adres 0x70-0x77 a mohli tak ovládat 64 I²C kanálů.

Specifikace:

• Napájecí napětí: 1,65-5,5V
• Odběr proudu: cca 100mA
• I/O napěťová úroveň: 5V tolerantní
• Frekvence I²C: 400kHz
• Rozměry modulu: 31,6×21,6mm

Součásti dodávky:

• 1ks TCA9548 1xI²C master – 8xI²C slave expander

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
