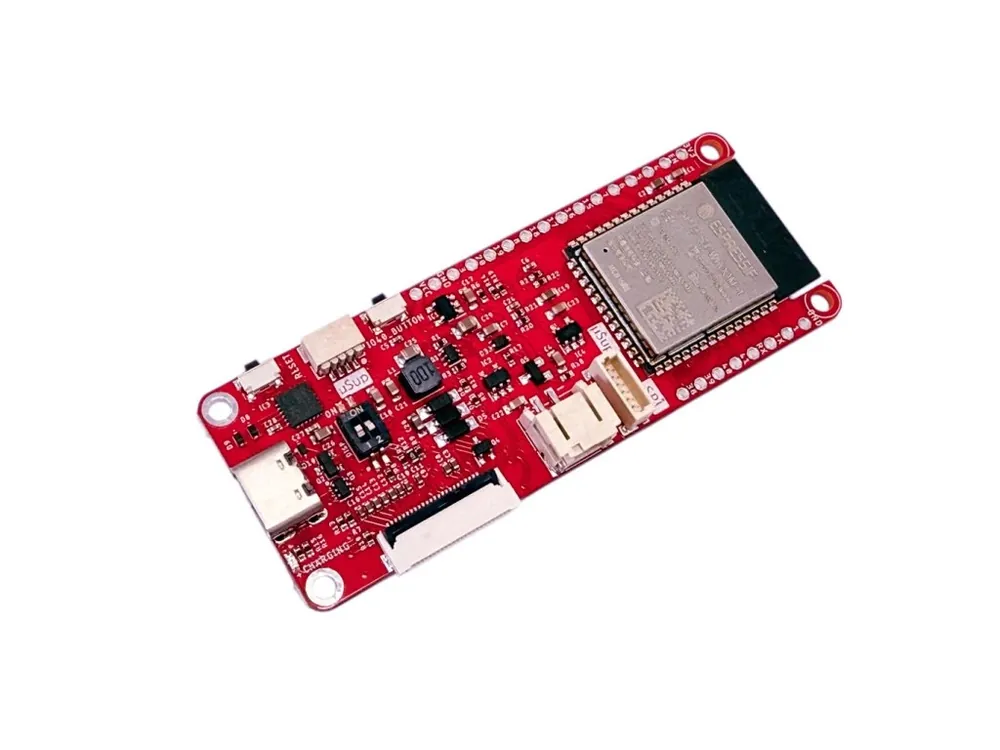

LaskaKit ESPink ESP32 e-Paper v3.6 Sezónní Sleva

LaskaKit ESPink ESP32 e-Paper v3.6 Sezónní Sleva

Původní cena byla: 448,00 Kč.Aktuální cena je: 188,16 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003XNM Kategorie: Štítek:

Popis

Na desce samozřejmě najdeš konektor pro ePaper displeje. Někdy nazvaný také Eink. Displej sám o sobě je velmi úsporný, ale stejně i mimo fázi přepisu odebírá nějaké ty µA.

Detailní popis produktu

ePaper displeje nabírají neuřitelné popularity a není divu. Především velmi nízký odběr a široký pozorovací úhel dělá ePaper tak populárním. Ale čím tento displej řídit? Proto jsme navrhli ESPink. Velká paměť, nízký odběr, snadné připojení I2C čidel a velká komunita bastlířů okolo ESP32.

Na desce samozřejmě najdeš konektor pro ePaper displeje. Někdy nazvaný také Eink. Displej sám o sobě je velmi úsporný, ale stejně i mimo fázi přepisu odebírá nějaké ty µA. I takovému odběru jsme chtěli zamezit a tak jsme do napájení přidali tranzistor, který napájení spíná. Tento tranzistor je připojen na GPIO47  (GPIO2 na v2.7) a napájení ePaperu je připojeno, pokud se GPIO47 (2) nastaví do HIGH.

Deska může být napájena z lipol akumulátoru a ten je nabíjen z USB-C konektoru. Samozřejmě můžeš měřit i napětí na akumulátoru díky integrovanému děliči napětí a přivedeného na GPIO9 (GPIO34 na v2.7).

Připojení čidel nebylo nikdy snazší a bezpečnější. Žádná nefungující čidla způsobená přepólováním. Díky našemu μŠup konektoru, který obsahuje i zámek čidla jednoduše připojíš. Mezi taková čidla s μŠup konektorem patří LaskaKit SHT40 Senzor teploty a vlhkosti vzduchu nebo LaskaKit SCD41 Senzor CO2, teploty a vlhkosti vzduchu .

Specifikace:

Verze v2.7 (v prodeji do 5.11.25 ) => v3.5 (v prodeji od 20.11.25 )
ESP32 modul ESP32-WROOM-32 16MB (16MB Flash) ESP32-S3-WROOM-1-N16R8 (16MB Flash, 8MB PSRAM)
Vstupní napětí 3.7-8V 3.5-5.5V
Odběr proudu v deep-sleep módu 12μA (samostatná deska s displejem bez připojených periferií) 16μA (samostatná deska s displejem bez připojených periferií)
Konektor pro anténu(IPEX verze) IPEX1
Pinout:
Displej:
MOSI/SDI 23 (standardní pro GxEPD2) 11 (standardní pro GxEPD2)
CLK/SCK 18 (standardní pro GxEPD2) 12 (standardní pro GxEPD2)
SS/CS 5 (standardní pro GxEPD2) 10 (standardní pro GxEPD2)
CS2 – 35 (jen pro GDEM1085T51)
DC 17 48
RST 16 45
BUSY 4 38
Napájení ePaperu a µŠup(nastav do HIGH) 2 47
Měření napětí na akumulátoru (koef. 1,769388) 34 9
µŠup I2C:
SDA 21 42
SCL 22 2
µŠup SPI:
MOSI 13 3
MISO 12 21
SCK 14 14
CS 15 46
Rozměry
Délka 75mm 73,5
Šířka 28,3mm 28,3mm
Výška 7.1mm 7.1mm
Váha 11g 11g

Pozice přepínačů podle displeje:

Displej Pozice DIP přepínačů
GDEW0154T8D ON/ON
GDEY0154D67 OFF/ON
GDEY0154ZD0 OFF/ON
GDEY0213B74 OFF/ON
GDEW0213T5D ON/ON
GDEY027T91 OFF/ON
GDEW029T5D OFF/OFF
GDEY029T94 OFF/OFF
GDEY029F51H OFF/ON
GDEY029T71H ON/OFF
GDEY042T81 OFF/ON
GDEQ042Z21 ON/OFF
GDEY042Z98 OFF/OFF
GDEQ0426T82 OFF/ON
GDEP0565D90 ON/OFF
GDEQ0583T31 ON/OFF
GDEQ0583Z31 ON/OFF
GDEY075T7 ON/OFF
GDEY075Z08 ON/OFF
GDEM075F52 OFF/ON
GDEM102T91 OFF/ON
GDEM102Z91 OFF/ON
GDEM1085T51 OFF/OFF
GDEY116Z91 OFF/ON
GDEY116T91 OFF/ON
GDEY116F51 OFF/OFF
GDEM133Z91 OFF/ON
GDEM133T91 OFF/ON
E2741FS081 jumper na spodní straně
E2741CS0B2 jumper na spodní straně

Součásti dodávky:

  • 1ks LaskaKit ESPink ESP32 e-Paper V3.6

Poznámka:

  • Displeje a baterie nejsou součásti baleni
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: ESP vývojové desky
Záruka: 2 roky
Typ: ESP a Bouffalo
Logické úrovně: 3.3V
Frekvence: 40MHz
Flash Paměť: 16MB
SRAM paměť: 520kB
EEPROM paměť: Ne
Konektor s nabíječkou pro baterii: Ano
Mikrokontroler: ESP32
Převodník: CH9102
Bluetooth: Ano
WiFi: Ano
