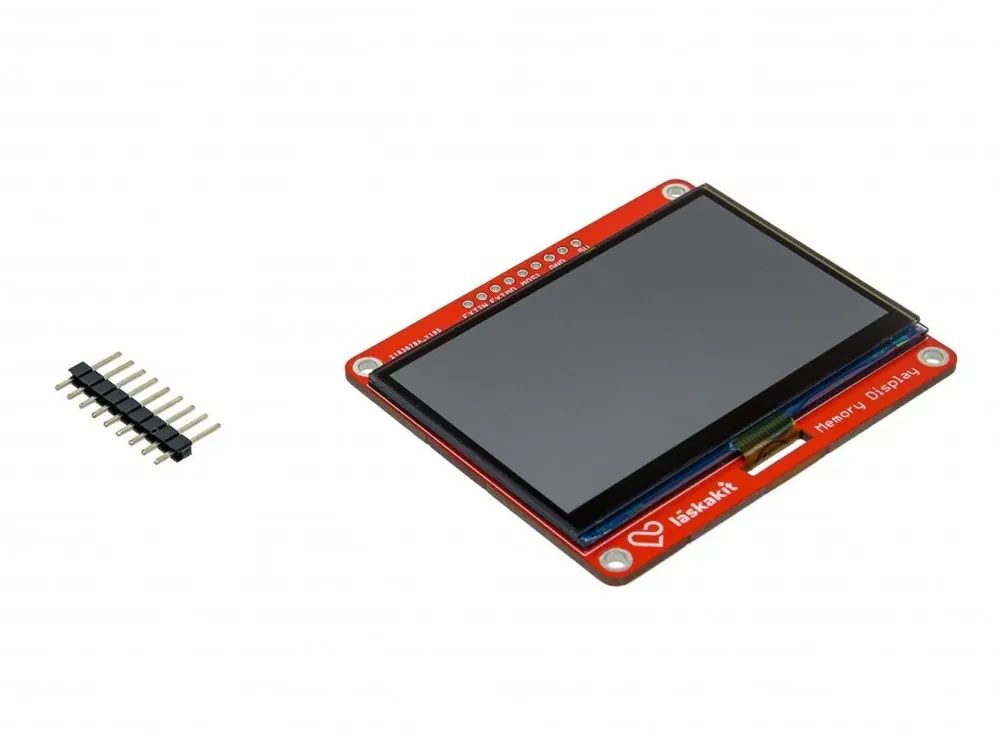

LaskaKit 2.7" 400×240 LCD Memory displej Finální Výprodej

Popis

MemoryLCD od firmy Sharp je velmi populární zobrazovací jednotka, protože má velmi dobrý kontrast a zároveň velmi nízkou spotřebu. Displej o velikosti 2,7″ s rozlišením 400×240 px najdeš i na našem modulu.

Detailní popis produktu

MemoryLCD od firmy Sharp je velmi populární zobrazovací jednotka, protože má velmi dobrý kontrast a zároveň velmi nízkou spotřebu. Displej o velikosti 2,7″ s rozlišením 400×240 px najdeš i na našem modulu. Nová verze desky v1.2 přináší navíc µŠup-SPI konektor, takže displej připojíš jediným kablíkem se zámkem, bez pájení a bez hledání správných vodičů. Kdo chce, může dál použít klasický pinový hřebínek s SPI sběrnicí a napájením. MemoryLCD potřebuje dvě napájecí napětí, 3,3 V a 5 V. 5 V se vytvoří z 3,3 V díky step-up měniči, který je na desce osazen, takže v tvé aplikaci stačí připojit SPI sběrnici (MOSI, SCK, CS) a napájení (3,3 V a GND). Spotřeba ve statickém režimu je 50 µW, během přepisu pak menší než 175 µW.

Specifikace:

• Verze desky: v1.2 (nově s µŠup-SPI konektorem)
• Displej: Sharp Memory LCD LS027B7DH01, monochromní, reflexní (bez podsvícení)
• Úhlopříčka: 2,7″
• Rozlišení: 400×240 px
• Napájení: 3,3 nebo 5 V (5 V se z 3,3 V vytvoří step-up měničem XC9140 na desce)
• Logická úroveň: 3,3 V (5 V tolerantní)
• Rozhraní: SPI
• Spotřeba: 50 µW ve statickém režimu, méně než 175 µW při přepisu
• Připojení:
  • µŠup-SPI konektor: JST-SH-6, rozteč 1 mm (GND, VCC 3,3 V, SDO – nezapojeno, CLK, SDI, CS)
  • Pinový hřebínek: 9 pinů, rozteč 2,54 mm (5V, 3V3, GND, SCK, MOSI, CS, EXTMODE, DISPLAY, EXTIN)
• Rozměry modulu: 64×55×6 mm
• Hodí se k tomu:
  • µŠup-SPI JST-SH 6-pin kabel – 5 cm
  • µŠup-SPI JST-SH 6-pin kabel – 10 cm
  • µŠup-SPI JST-SH 6-pin kabel – 20 cm
  • µŠup-SPI JST-SH 6-pin kabel – dupont samice
  • LaskaKit µŠup-SPI 4x na DIP adaptér

Obsah balení:

• 1× LaskaKit 2.7″ 400×240 LCD Memory displej (v1.2)
• 1× Dupont kolíková lišta 9pin 2,54 mm

Poznámka:

• µŠup-SPI kabel není součástí dodávky.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
