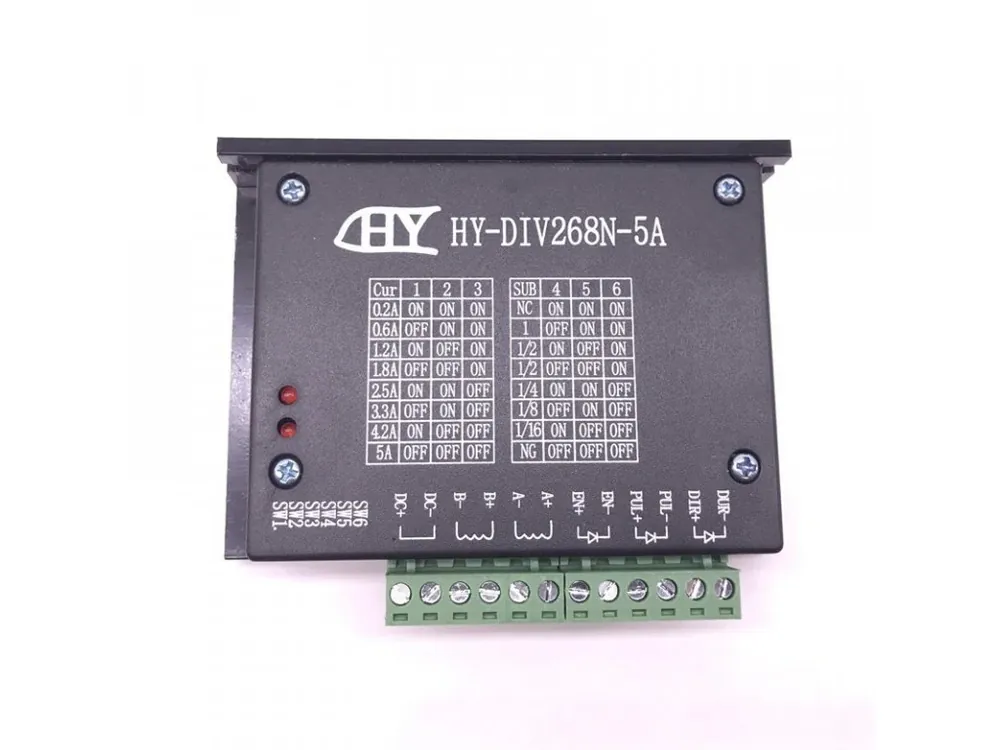

HY Driver HY-DIV268N-5A Toshiba TB6600 pro krokové motory 5A 42V Výhodná Nabídka

Popis

Převodník pro krokové motory s vlastním chladičem a několika podpůrnými funkcemi.

Detailní popis produktu

Modul je určen pro řízení jednoho bipolárního krokového motoru signály PUL a DIR. Obsahuje obvody pro mikrokování a zmenšení pracovního proudu při nečinnosti, které omezí přehřívání motoru.

Může být použit s jakýmkoliv motorem do rozměru NEMA23.

Parametry:

• Rozsah napájecího napětí: +8 až 42V (stejnosměrné)
• Doporučené pracovní napětí: max. +36V
• Maximální výstupní proud: 5A
• Doporučený výstupní proud: 4A
• Nastavení proudu
• Stacionární proud je automaticky snížen o polovinu
• Ochrana podpěťová, nadproudová, tepelná a proti zkratu na výstupu
• Celkový odpor v sepnutém stavu (Ron) = 0,4 Ω (typ.)
• Mikrokrokování: 1/2, 1/4, 1/8 a 1/16 základního kroku
• Maximální vstupní napětí všech vstupů: +5.5V
• Maximální frekvence na vstupu PUL: 200kHz
• Vestavěné pull-down rezistory na vstupech: 100 kΩ (typ.)
• Velikost: 91x76x36mm
• Váha: 156g

Zapojení

Součástí dodávky:

• 1ks  HY Driver HY-DIV268N-5A Toshiba TB6600 pro krokové motory 5A 42V

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
