Digitální Osciloskop DSO138 200khz, spájená verze Akční Cena

Popis

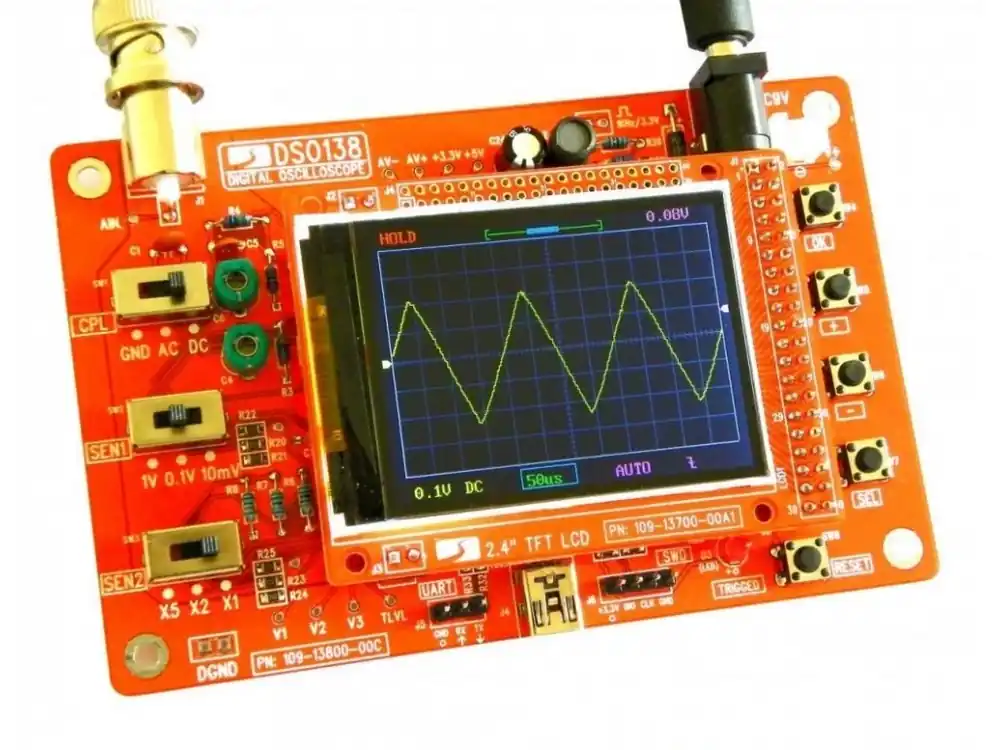

Jednoduchý digitální osciloskop DSO138 s zobrazování v pásmu 0-200kHz,předem spájený.

Detailní popis produktu

DSO138 byl navržen jako jednoduchý osciloskop pro výuku a pochopení základní funkce osciloskopu. Neobsahuje tak žádné přídavné funkce.

Srdcem osciloskopu je mikrokontrolér Cortex-M3 ARM (STM32F103C8). K zobrazení slouží TFT LCD displej 2,4″, 320 x 240 bodů. Osciloskop potřebuje k napájení 8 až 12 V (zdroj není součástí balení, s baterie 9V může byt nestabilní). V balení je ještě BNC kabel.

Specifikace:

• 1 analogový kanál,
• šířka pásma 0 až 200 kHz,
• vzorkovací frekvence až 1MS/s,
• spouštění AUTO, NORMAL, SINGLE, náběžnou nebo sestupnou hranou,
• citlivost 10 mV/d až 5 V/d,
• maximální vstupní napětí 50 V,
• vertikální rozlišení 12 bitů,
• vstupní impedance 1 MΩ,
• délka paměti 1 kpts,
• vestavěný generátor 1 kHz, 3,3 V,
• funkce HOLD.

Součástí dodávky:

• 1ks  Digitální Osciloskop DSO138 200khz, spájená verze
• 1ks  Kabelová sonda pro osciloskop

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
