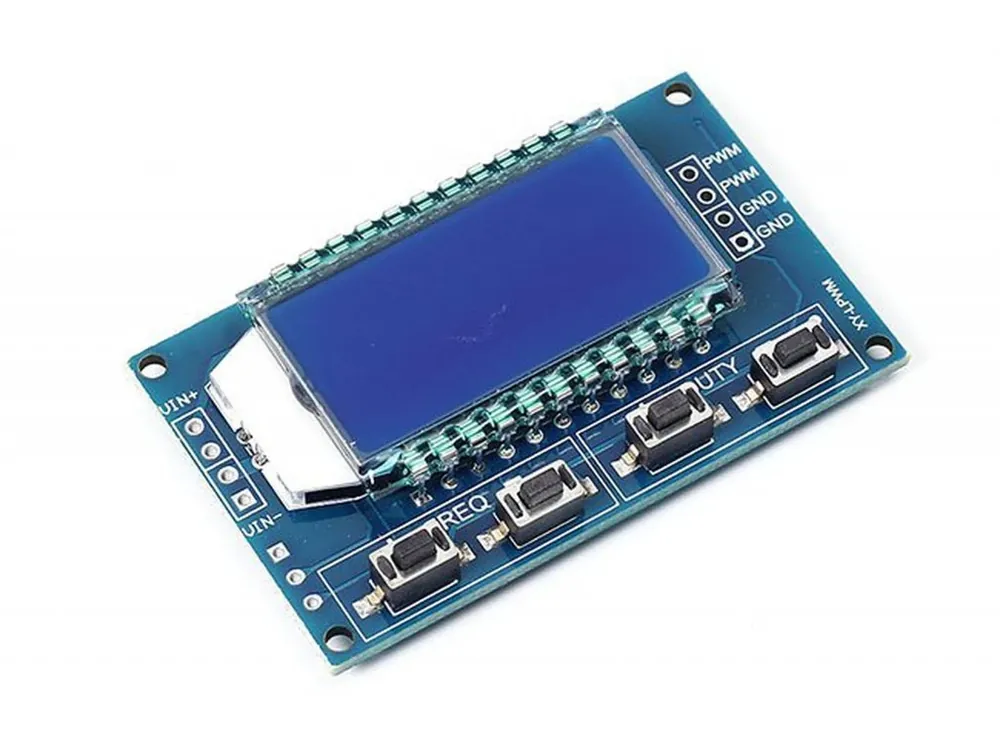

Speciální Cena XY-PWM Frekvenční generátor LCD 0-150kHz 3.3V-30V

Popis

Generátor PWM pulzů s nastavitelným pracovním cyklem a frekvencí, s LCD displejem.

Detailní popis produktu

XY-PWM Frekvenční generátor LCD 0-150kHz 3.3V-30V

PWM výstup. Můžeš nastavit frekvenci a pracovní cyklus (duty cycle). Velký frekvenční rozsah, vysoká přesnost. Sériové řízení! Zpětná vazba.

Frekvence je rozdělena do čtyř pásem, automatické přepínání:

1. XXX (žádná desetinná tečka): nejmenší jednotka je 1Hz, rozsah 1Hz – 999Hz;
2. X.XX (desetinná tečka ve stovkách) nejmenší jednotka je 1.00 KHz, rozsah 1.00 KHz – 9.99 KHz;
3. XX.X (desetinná tečka v desítkách): nejmenší jednotka je 10.0Khz; rozsah 10.0KHz – 99.9KHz
4. X.X.X (tři desetinné tečky): nejmenší jednotka je 1Khz; rozsah 1KHz – 150KHz

Příklady zobrazované frekvence:

1. “100” indikuje, že výstupní pulz PWM je 100Hz
2. “1.01” indikuje, že výstupní pulz PWM je 1.01K
3. “54.1” indikuje, že výstupní pulz PWM je 54.1kHz
4. “1.2.4” indikuje, že výstupní pulz PWM je 124kHz

Nastavení parametrů:

Modul má čtyři tlačítka [FREQ+], [FREQ-], [DUTY+] a [DUTY-], které slouží k nastavení frekvence a duty cycle.

Stiskni tlačítka pro úpravu hodnoty parametru (dlouhé stisknutí rychle přičte nebo odečte).

Nastavení parametrů se automaticky ukládá.

Specifikace:

• Pracovní napětí: 3.3-30V
• Rozsah duty cycle: 0-100%
• Frekvenční rozsah: 1Hz-150KHz
• Frekvenční přesnost: ± 2%
• Výstupní proud signálu: 5 až 30mA
• Výstupní amplituda: rovná se napájecímu napětí
• Všechny nastavené parametry jsou automaticky uloženy.
• Teplota okolí: -20 až +70°C
• Sériové řízení (UART)
• Rozměry: 52x32mm

Řízení přes UART:

1. Komunikační standard:
• Přenosová rychlost: 9600 bps
• Datové bity: 8
• Stop bity: 1
• Bit parity: žádný
• Řízení průtoku: žádné
2. Nastavení frekvenci PWM
• „F101“: Nastavíš frekvenci na 101 HZ (001–999)
• „F1.05“: Nastavíš frekvenci 1,05 KHZ (1.00-9.99)
• „F10.5“: Nastavíš frekvenci na 10.5KHZ (10.0–99.9)
• „F1.0.5“: Nastavíš frekvenci 105KHZ (1.0.0–1.5.0)
3. Nastavení duty cycle PWM
• „D050“: Nastavíš duty cycle na 50% (001–100)
4. Přečteš si nastavené parametry
• Odešli „read“ pro čtení nastavených parametrů.
• Nastavení proběhlo úspěšně: DOWN
• Nastavení selhalo: FALL

Součástí dodávky:

• 1ks  XY-PWM Frekvenční generátor LCD 0-150kHz 3.3V-30V

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
