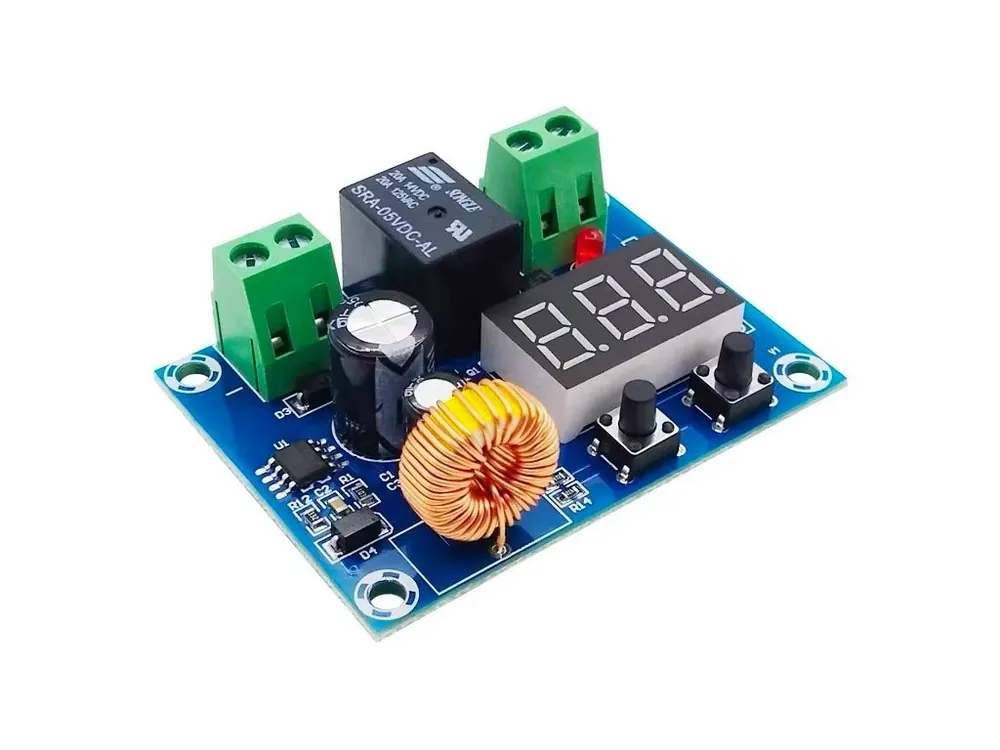

XH-M609 Ochrana před podbitím baterie 6-60V Bezpečná Platba

Popis

Modul XH-M609 je ochranný obvod, který spolehlivě uchrání tvou baterii před hlubokým vybitím.

Detailní popis produktu

Modul XH-M609 je ochranný obvod, který spolehlivě uchrání tvou baterii před hlubokým vybitím. Průběžně měří napětí akumulátoru a jakmile klesne pod nastavenou hodnotu, reléovým výstupem odpojí zátěž. Po nabití baterie nad nastavenou úroveň (napětí odpojení + hystereze) zátěž sám znovu připojí. Napětí odpojení, hysterezi i zpoždění relé si nastavíš dvěma tlačítky s krokem 0,1 V, aktuální napětí baterie přehledně ukazuje třímístný LED displej. Díky širokému rozsahu napájení DC 6–60 V se modul uplatní v ostrovních fotovoltaických systémech, karavanech, obytných autech, na lodích, u záložních zdrojů i v běžných DIY projektech.

Specifikace:

• Typ: odpojovač zátěže / ochrana baterie proti hlubokému vybití
• Provozní napětí: DC 6–60 V (vhodné pro 12V, 24V, 36V i 48V systémy)
• Měření napětí:
  • Přesnost: ±0,1 V
  • Krok nastavení: 0,1 V
• Displej: třímístný LED, zobrazuje aktuální napětí baterie
• Výstup: relé, spínací kontakt (NO)
• Max. zatížení relé: 10 A
• Vlastní spotřeba modulu: méně než 1,5 W
• Paměť nastavení: ano, hodnoty zůstanou zachovány i po odpojení napájení
• Připojení: šroubovací svorkovnice (VIN – baterie, VOUT – zátěž)
• Rozměry: 57 × 42 × 19 mm
• Hmotnost: cca 28 g
• Nastavitelné parametry:
  • Napětí odpojení: dvojí stisk tlačítka „+“
  • Hystereze (napětí opětovného připojení): dvojí stisk tlačítka „−“
  • Zpoždění relé: dlouhý stisk tlačítka „−“
  • Kalibrace voltmetru: dlouhý stisk tlačítka „+“
• Kontrola nastavení:
  • Krátký stisk „+“: zobrazí nastavené napětí odpojení
  • Krátký stisk „−“: zobrazí nastavenou hysterezi
• Vhodné pro baterie: olověné (AGM, gelové, trakční), LiFePO4 i Li-Ion (hodnoty si nastavíš podle chemie článků)

Příklad nastavení:

• Napětí odpojení 11,0 V a hystereze 0,5 V — relé odpojí zátěž při 11,0 V a znovu ji připojí, až napětí baterie stoupne na 11,5 V.

Obsah balení:

• 1× modul ochrany baterie XH-M609

Poznámka:

• Napětí odpojení nastav podle typu a chemie své baterie — u olověných akumulátorů nedoporučujeme jít pod cca 11,5 V (12V systém), u LiFePO4 se řiď doporučením výrobce článků.
• Dbej na správnou polaritu připojení a na to, aby proud zátěže nepřekročil zatížitelnost relé. Uvedená hodnota platí pro střídavé napětí — u stejnosměrných zátěží, zvlášť při vyšším napětí, si nech dostatečnou rezervu. U indukčních zátěží (motory, čerpadla) počítej s vyšším rozběhovým proudem.
• Modul odpojuje zátěž, nenahrazuje pojistku ani solární regulátor nabíjení.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
