Vysoce Kvalitní Magnetický rotační enkodér AS5600, I2C, PWM

Popis

Bezkontaktní magnetický rotační enkodér AS5600 s komunikačním rozhraním I2C, Analog nebo PWM.

Detailní popis produktu

AS5600 je snadno použitelný snímač úhlu polohy v rozsahu 360° se 12bitovým rozlišením. IC měří absolutní polohu rotace magnetu. Skládá se z Hallových senzorů, A/D převodníku a obvodu pro zpracování digitálních signálů. Informace o absolutní poloze magnetu je přímo přístupná přes Ananog / PWM výstup, nebo ji lze číst pomocí standardního I2C rozhraní. To zjednodušuje montáž celého systému, protože nulová poloha magnetu nemusí být mechanicky zaručena. Senzor toleruje nesouosost, kolísání vzdálenosti vzduchové mezery, kolísání teploty a také vnější magnetické pole. Tato robustnost a široký teplotní rozsah činí IC ideálním pro snímání úhlu natočení v průmyslovém a lékařském prostředí.

Specifikace:

• Snímací čip: AS5600
• Napájecí napětí: 3.3V DC
• Logická napětí: 3,3V
• Rozlišení: 12-bit
• Komunikační rozhraní: I2C, Analog a PWM
• Rozsah vzduchové mezery mezi magnetem a snímačem: 0,5-3mm
• Rozsah pracovních teplot: -40-150°C
• Rozměry:
  • Modul: 23x23x2mm
  • Rozteč otvoru: 15.5×16.2mm
  • Ø otvoru: 3.6mm
  • Magnet: Ø4x2mm

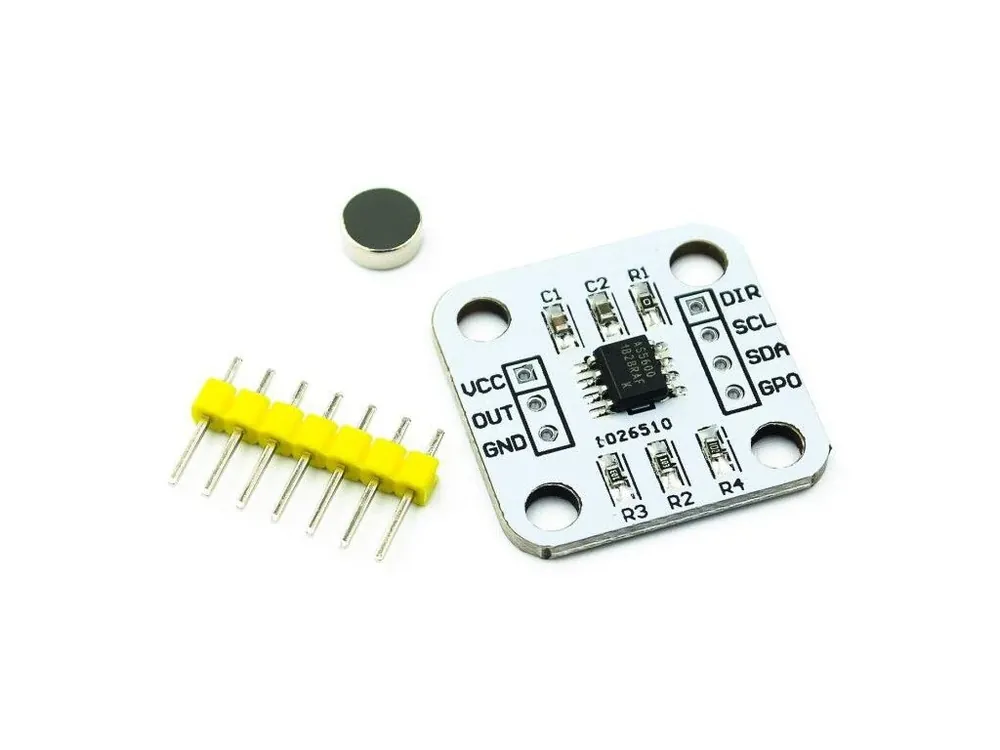

Součástí dodávky:

• 1ks Magnetický rotační enkodér AS5600, I2C, PWM
• 1ks Magnet
• 1ks 7pin header

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
