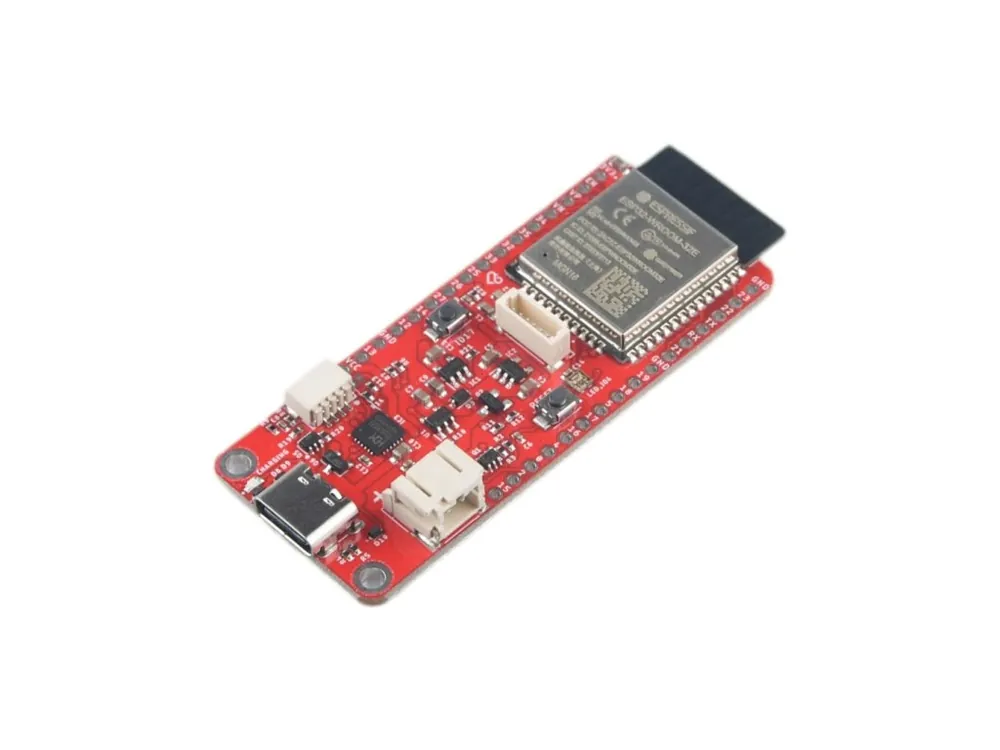

Vysoce Kvalitní LaskaKit ESP32-DEVKit V3.0

Popis

LaskaKit ESP32-DEVKit je vývojová deska s mikrokontrolerem ESP32-WROOM-32, která je optimalizována pro ultra nízkopříkonové IoT aplikace napájené z baterie.

Detailní popis produktu

LaskaKit ESP32-DEVKit je vývojová deska s mikrokontrolerem ESP32-WROOM-32, která je optimalizována pro ultra nízkopříkonové IoT aplikace napájené z baterie. Díky pečlivě zvoleným komponentám a obvodovému řešení dosahuje velmi nízké spotřeby v režimu hlubokého spánku, což ji činí vhodnou pro dlouhodobě provozované senzory, měřicí stanice nebo autonomní zařízení. Výkonný SoC ESP32 poskytuje Wi-Fi i Bluetooth konektivitu a dostatek výpočetního výkonu pro pokročilé aplikace. Deska navíc obsahuje integrovanou nabíječku Li-Ion článku a napájecí obvody, které umožňují jednoduché napájení z jedné baterie.

Nabíjení baterie zajišťuje nabíjecí obvod TP4054, zatímco stabilní napětí 3,3 V pro mikrokontroler poskytuje nízkopříkonový stabilizátor RT9080-33. USB-UART převodník CH9102F umožňuje snadné programování a komunikaci s počítačem. Na desce je také uživatelské tlačítko, reset tlačítko a RGB LED (SK6812) pro signalizaci nebo uživatelské rozhraní. Rozteč pinů je navržena tak, aby bylo možné desku snadno zasunout do nepájivého kontaktního pole, což výrazně usnadňuje prototypování a vývoj.

Specifikace:

• Mikrokontroler: ESP32-WROOM-32 (16 MB Flash)
• Bezdrátová konektivita: Wi-Fi 802.11 b/g/n, Bluetooth
• Napájení: přes USB-C nebo Li-Ion akumulátor (1 článek)
• Napájecí napětí: 3,5–5,5 V
• Nabíjení baterie: integrovaná Li-Ion nabíječka TP4054
• Stabilizátory napětí:
  • ESP:  RT9080
  • Pereferie: RT9080, IO2 -> HIGH pro zapnutí
• USB-UART převodník: CH9102F
• Odběr proudu v deep-sleep režimu: přibližně 12,7 µA (bez připojených periferií)
• Sběrnice senzorů:
  • µŠup I2C: JST-SH 4 pin (SDA: IO21; SCL: IO22)
  • µŠup SPI: JST-SH 6 pin (CS: IO15; MOSI: IO13; SCK: IO14; MISO: IO12)
• LED: SK6812-EC20 (adresovatelná RGB LED na IO4)
• Tlačítko: IO17 -> Stisknuto = LOW
• Konektor pro baterii: JST-PH 2-pin
• Konektor pro externí anténu (u IPEX verze): IPEX1
• Rozteč pinů: kompatibilní s nepájivým kontaktním polem
• Rozměry: 65,5 × 25,5 × 7,5 mm
• Hmotnost: přibližně 9 g

Obsah balení:

• LaskaKit ESP32-DEVKit V3.0

Poznámka:

• Výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž nebo další komponenty pro správnou funkci.
• Fotografie jsou ilustrační a mohou se mírně lišit od skutečného vzhledu výrobku, aniž by to měnilo jeho vlastnosti.
