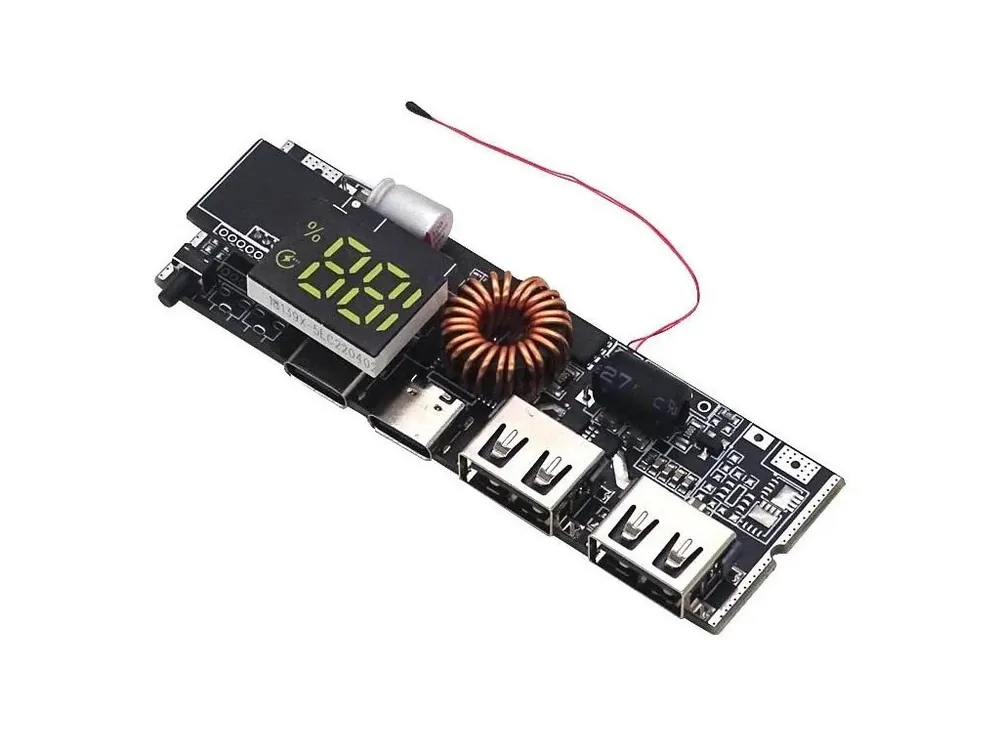

Výhodná Nabídka Nabíječka + boost 100W pro USB Powerbank 5V 5A, 2x USB, rychlonabíjení s displejem

Popis

Modul pro powerbanky s integrovaným boost měničem, nabíječkou lithiové baterie a indikátorem stavu baterie na LED displeji a podporou rychlého nabíjení, který poskytuje kompletní napájecí řešení pro mobilní napájení.

Detailní popis produktu

Modul pro powerbanky s integrovaným boost měničem, nabíječkou lithiové baterie a indikátorem stavu baterie na LED displeji a podporou rychlého nabíjení, který poskytuje kompletní napájecí řešení pro mobilní napájení.

Funkce tlačítka:

• Krátký stisk: zapnutí výstupu
• Dvojitý stisk: vypnutí modulu
• Dlouhý stisk: režim nabíjení malým proudem

Displej:

Na displeji je zobrazována aktuální hodnota nabití baterie v %. Přesné zobrazení závisí na správném nastavení kapacity použité baterie rezistorem R8. Nabíjení je indikováno blikáním pozice jednotek %. Rychlé nabíjení je zobrazováno rozsvícením zeleného symbolu nad symbolem %.

Modul obsahuje funkci automatického vypnutí, pokud není připojena zátěž a není připojena ani nabíječka. Interval vypnutí je cca 30s. Též obsahuje i automatické zapnutí – stačí připojit napájené zařízení do kteréhokoli USB portu a modul se automaticky spustí.

Při prvním připojení baterie a každým dalším odpojením/připojením baterie je nutné modul „nastartovat“ připojením na nabíječku. Jinak se modul nespustí. Po připojení modulu na nabíječku začne na displeji blikat údaj 0%. Do některého USB portu připojte napájené zařízení(např. mobilní telefon). Modul by měl začít zobrazovat aktuální stav nabití. Potom je již modul plně připraven.

Modul umožňuje připojení baterie v konfiguraci 2S, 3S, 4S, nebo 5S. Nastavení konkrétní konfigurace se provádí pájecími propojkami na desce:

Nastavení z výroby: 4S

Modul umožňuje nastavení nbíjecího proudu nastavením kapacity baterie změnou odporu rezistoru R8:

Nastavení z výroby: 12,4kΩ – 10000mAh

Jako poslední funkce, kterou lze konfigurovat je nastavení maximálního výstupního výkonu a to změnou odporu rezistoru R20:

Nastavení z výroby: 3,6kΩ – 100W

Příklad zapojení konfigurace 3S:

Specifikace:

• Konfigurace baterie: 2S, 3S, 4S, 5S
• Napětí článku: 3,65-4,4V
• Výstupní výkon: 27-100W
• Podporované protokoly rychlého nabíjení na výstupu
  • PD2.0, PD3.0
  • PPS
  • AFC
  • FCP
  • PE1.1, PE2.0
  • VOOC
• Podporované protokoly rychlého nabíjení na vstupu
  • PD2.0, PD3.0
  • FCP
  • PE1.1
• LED indikátor stavu kapacity baterie
• Ochrany:
  • Ochrana proti přepětí
  • Nadproudová a zkratová ochrana
  • Ochrana proti vybíjení
  • Teplotní ochrana článku integrovaným termistorem
• Dvojitý výstup USB.
• Účinnost: cca 95%
• Rozměry: 79,8x28x16mm

Součástí dodávky:

• 1ks Nabíječka + boost 100W pro USB Powerbank 5V 5A, 2x USB, rychlonabíjení s displejem

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
