Univerzální časovací modul 2s-1000h Poslední Šance

Popis

Univerzální časovací modul s rozsahem nastavení 2s-1000h

Detailní popis produktu

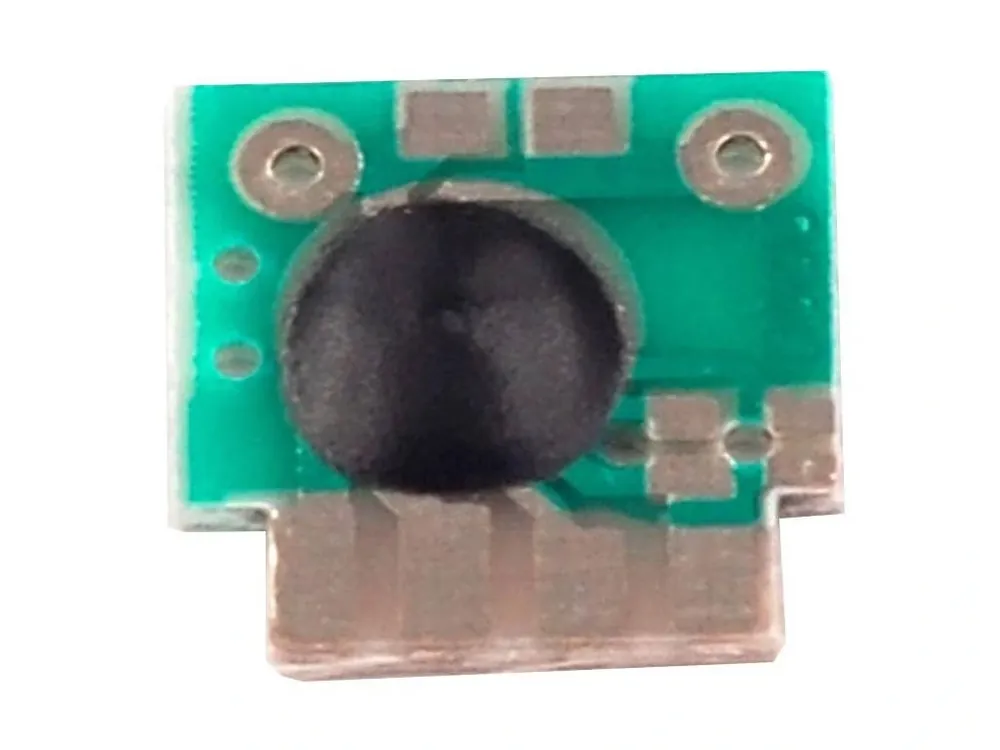

Univerzální časovací modul 2s-1000h

Modul umožňující jednoduchým způsobem vytvářet konstrukce s funkcí časovače ve velmi širokém rozmezí časů. Nastavení času se provádí pomocí rezistoru a dvou pájecích propojek na desce. Rezistory lze použít jak vývodové, tak SMD velikosti 0603.

Specifikace:

• Napájecí napětí: 2-5V
• Odběr proudu: cca 1μA
• Spínaný proud (GND): 30mA
• Spínaný proud (VCC): 5mA
• Rozsah nastavení času: 2s-1000h
• Rozměry: 12x12mm

RT: Pájecí plošky pro připájení časovacího rezistoru.
P1, P2: Propojením propojky P1 se prodlouží čas nastavený rezistorem RT 8x
             Propojením propojky P2 se prodlouží čas nastavený rezistorem RT 64x
             Propojením obou propojek se prodlouží čas nastavený rezistorem RT 512x
TRIG: Spojením tohoto pinu s GND se spustí odpočet nastaveného času.
OUT: Výstup. Po spuštění časovače je výstup na úrovni log. 0 (0–0,3V). Po uplynutí nastaveného času přejde výstup do úrovně log. 1 (VCC).

Součástí dodávky:

• 1ks Univerzální časovací modul 2s-1000h

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
