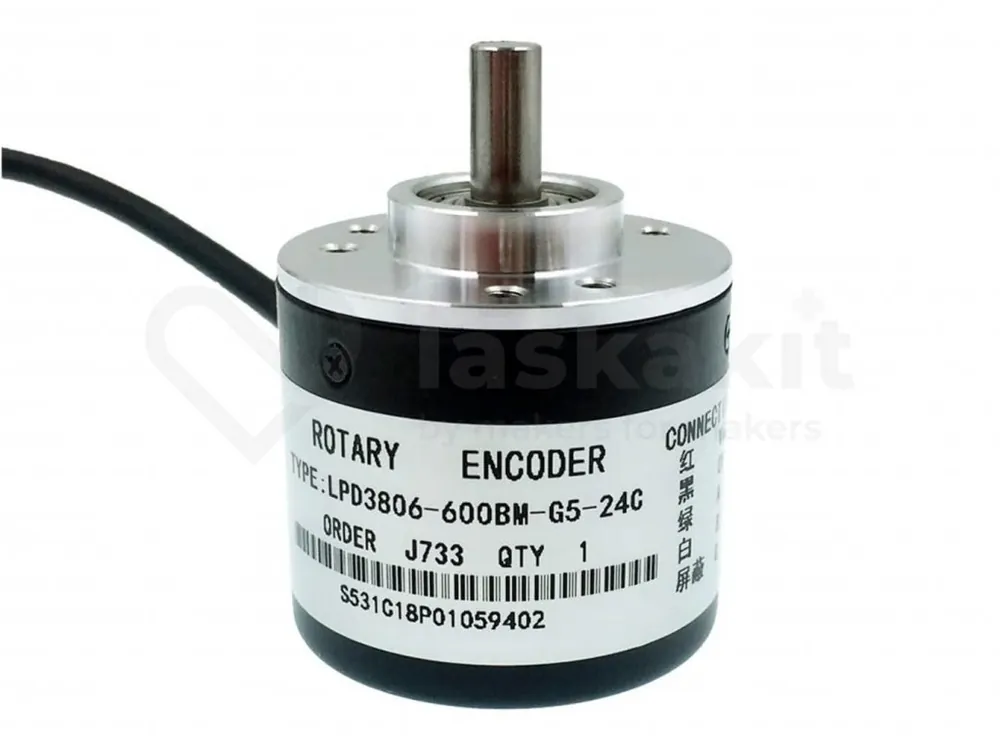

Top Prodej LPD3806-600BM-G5-24C Magnetoelektrický inkrementální enkodér

Popis

Bezkontaktní magnetický rotační enkodér.

Detailní popis produktu

Enkodéry s inkrementálním výstupem vytvářejí přesný počet impulsů (inkrementů) na jedno otočení. Tyto impulsy nám umožňují určit aktuální pozici hřídele vzhledem k jeho výchozímu bodu nebo pozici.

V případě výpadku napájení je nezbytné, aby enkodér nejprve provedl návrat zpět do svého výchozího bodu nebo původní pozice, aby bylo opět možné přesně určit polohu hřídele. Tento proces se nazývá homing nebo návrat do výchozí polohy (homing run).

Specifikace:

• Počet pulzů za otáčku: 600
• Napájení: DC 5 – 24V
• Hřídel: 6 x 13 mm
• Velikost: Ø38 x 39 mm
• Výstup: AB dvoufázový otevřený kolektor
• Maximální mechanická rychlost: 6300 R/min
• Délka kabelu: 1.5 metru
• Spojení:
  • Zelená = fáze A
  • Bílá = fáze B
  • Červená = napájení Vcc
  • Černá = V0 (GND)

Součástí dodávky:

• 1ks LPD3806-600BM-G5-24C Magnetoelektrický inkrementální enkodér
• 1ks Sada šroubu

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
