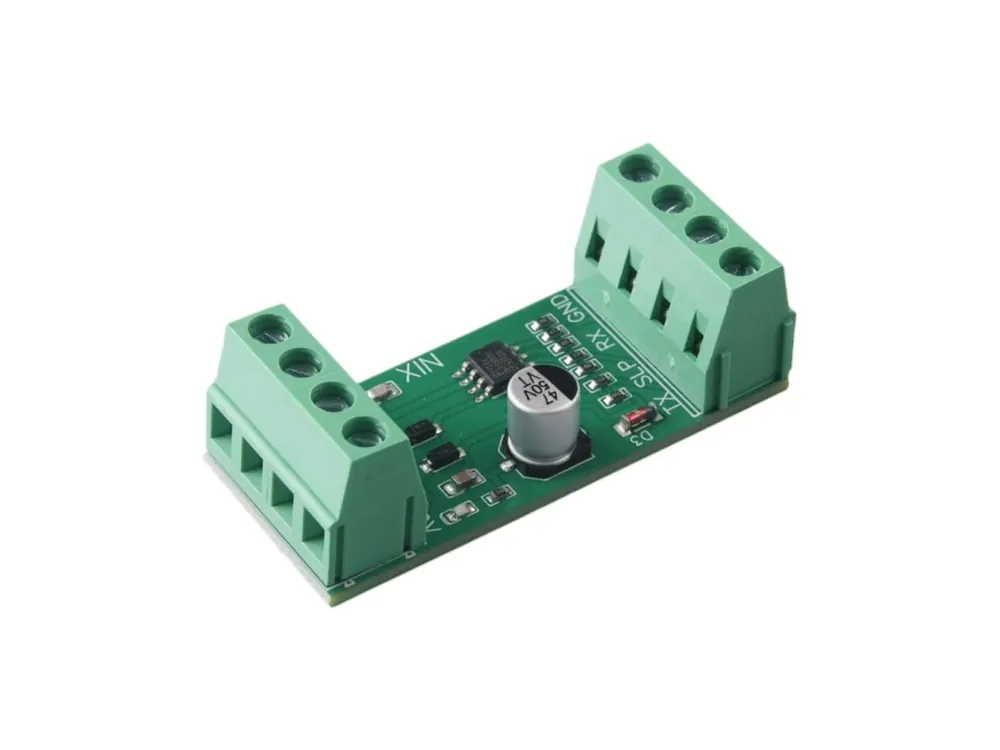

TJA1021 LIN Bus UART Modul Novinka

Popis

Modul s obvodem TJA1021 slouží jako rozhraní mezi sběrnicí LIN (Local Interconnect Network) a mikrokontrolérem s UART rozhraním.

Detailní popis produktu

Modul s obvodem TJA1021 slouží jako rozhraní mezi sběrnicí LIN (Local Interconnect Network) a mikrokontrolérem s UART rozhraním. Umožňuje jednoduché připojení k automobilové LIN sběrnici a převod signálů mezi úrovní LIN a TTL logikou (RX/TX). Díky šroubovacím svorkám je vhodný pro vývoj, testování i integraci do průmyslových a automotive aplikací.

Specifikace:

• Komunikační obvod: TJA1021 (NXP, automotive LIN transceiver)
• Komunikační protokol: LIN (ISO 17987 kompatibilní)
• Rozhraní k MCU: UART (TTL úroveň)
• Napájení LIN části: 12V DC
• Logické UART: 5V
• Max. testovaná rychlost: 57600 bps
• Doporučená rychlost LIN: < 20 kbps
• Indikace: LED – napájení
• Provedení: PCB modul se šroubovacími svorkami
• Ochrany: integrované ochrany LIN sběrnice (zkrat, přepětí, teplotní ochrana)

Pinout:

• LIN část (12V):
• 12V: kladný pól napájení LIN části (VBAT)
• INH: inhibit výstup (řízení externího regulátoru, aktivní v master režimu)
• LIN: připojení na LIN sběrnici
• GND: zem napájení LIN části
• UART část (TTL):
• TX: TTL vstup z MCU do LIN (TXD)
• RX: TTL výstup z LIN do MCU (RXD)
• SLP: řízení režimu spánek (SLP_N)
• 5V: logické napájení VCC (pokud je na verzi modulu vyvedeno)
• GND: logická zem – musí být propojena se zemí MCU (společná GND)

Obsah balení:

• 1× TJA1021 LIN Bus UART modul

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
