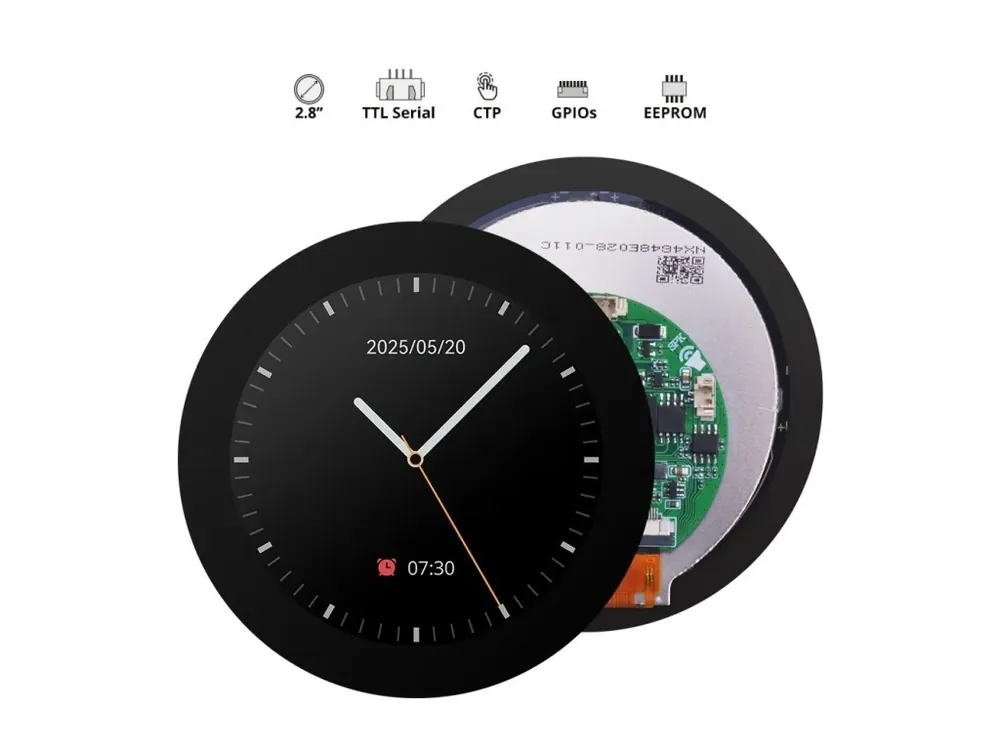

Super Cena NX4848E028-011C – Nextion 2.8″ Edge Series HMI Touch Display

Popis

Nextion Edge NX4848E028-011C je dotykový HMI display s rozlišením 480 × 480 pixelů a kapacitní dotykovou vrstvou, který přenese celé grafické rozhraní z mikrokontroléru do samotného displeje.

Detailní popis produktu

Nextion Edge NX4848E028-011C je dotykový HMI display s rozlišením 480 × 480 pixelů a kapacitní dotykovou vrstvou, který přenese celé grafické rozhraní z mikrokontroléru do samotného displeje. Obrazovky, tlačítka, posuvníky i grafy si nakreslíš v bezplatném Nextion Editoru, nahraješ do displeje přes microSD kartu nebo sériovou linku a v kódu už jen posíláš a přijímáš krátké textové příkazy po UART. Čtvercový formát a větší aktivní plocha se hodí na ovládací panely vytápění, akvárií, kávovarů, technologických rozvaděčů nebo na domácí IoT dashboard.

Některé hlavní vlastnosti a výhody Nextion Edge:

• Sériová komunikace UART: Display je řízen pomocí sériové sběrnice UART, což ti usnadňuje komunikaci s různými mikrokontroléry a jednodeskovými počítači.
• Snadné programování: Display je vybaven softwarem pro vytváření uživatelského rozhraní, který ti umožňuje snadné vytváření tlačítek, grafů, textových polí a dalších ovládacích prvků bez nutnosti složitého programování.
• Intuitivní rozhraní: Produkty řady Nextion jsou navrženy s ohledem na tvoji uživatelskou přívětivost, což ti usnadňuje tvorbu a úpravu rozhraní podle tvých potřeb.
• Kapacitní dotyk: Dotyková vrstva reaguje jemně a přesně jako u telefonu, bez nutnosti kalibrace a bez tlaku na displej.
• Tenký profil řady Edge: Modul má výšku pouze 5,11 mm, takže ho snadno zastavíš i do plochých krabiček a panelů.
• Možnost interakce: Díky tomuto displayi můžeš snadno vytvářet interaktivní projekty, které ti umožňují zadávat data a provádět různé akce.
• Rozšíření na desce: K dispozici máš 8 digitálních GPIO s PWM, slot pro microSD kartu i integrované reálné hodiny (RTC) se záložní baterií.
• Široká kompatibilita: Display je kompatibilní s populárními platformami, jako jsou Arduino, Raspberry Pi a mikrokontroléry ESP32, což ti zjednodušuje integraci do různých projektů.
• Celkově lze říci, že Nextion Edge je skvělou volbou pro vývojáře a nadšence, kteří chtějí rychle a jednoduše vytvořit uživatelské rozhraní pro své projekty HMI bez potřeby složitého programování.

Specifikace:

• Model: NX4848E028-011C (Nextion Edge Series)
• Úhlopříčka: 2,8″
• Rozlišení: 480 × 480 px
• Barevná hloubka: 65 536 barev (16bit RGB 565)
• Dotyková vrstva: kapacitní (CTP)
• Jas: 300 nitů, nastavitelný 0–100 % po 1 %
• Podsvícení: LED, životnost > 30 000 hodin
• Paměť:
  • Flash: 120 MB pro fonty a obrázky
  • RAM: 512 kB pro proměnné
  • EEPROM: 1024 B uživatelských dat
  • Buffer instrukcí: 4096 B
• Napájení:
  • Provozní napětí: 4,65–6,5 V DC
  • Doporučený zdroj: 5 V / 1 A DC
  • Odběr: cca 250 mA při 100 % jasu
  • Režim spánku: cca 95 mA
• Komunikace:
  • Rozhraní: UART TTL 3,3 V
  • Konektor: 4pin 1,25 mm (Molex)
  • Přenosová rychlost: 2400–921 600 bps
• GPIO:
  • Počet: 8 digitálních vývodů (IO0–IO7, 3,3 V, max. 1 mA)
  • PWM: IO4–IO7
• Paměťová karta: microSD, FAT32, max. 32 GB (nahrávání HMI projektu a aktualizace)
• RTC: integrované reálné hodiny, konektor pro záložní baterii (2pin 1,25 mm)
• Rozměry:
  • Modul: 90,50 × 90,50 × 5,11 mm
  • Aktivní plocha: 70,13 × 70,13 mm
  • Hmotnost: 48 g
• Provozní podmínky:
  • Provozní teplota: −20 °C až +70 °C
  • Skladovací teplota: −30 °C až +80 °C
  • Vlhkost: 10–90 % RH
• Software: Nextion Editor (bezplatný, Windows)
• Kompatibilita: Arduino, ESP32, ESP8266, STM32, Raspberry Pi a další – stačí volný UART

Obsah balení:

• 1× dotykový HMI display Nextion Edge NX4848E028-011C

Poznámka:

• Datové vývody displeje pracují s logikou 3,3 V. Pokud připojuješ 5V mikrokontrolér, použij převodník úrovní.
• Napájení veď samostatně ze zdroje 5 V / 1 A – z USB portu mikrokontroléru může displeji chybět proud.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
