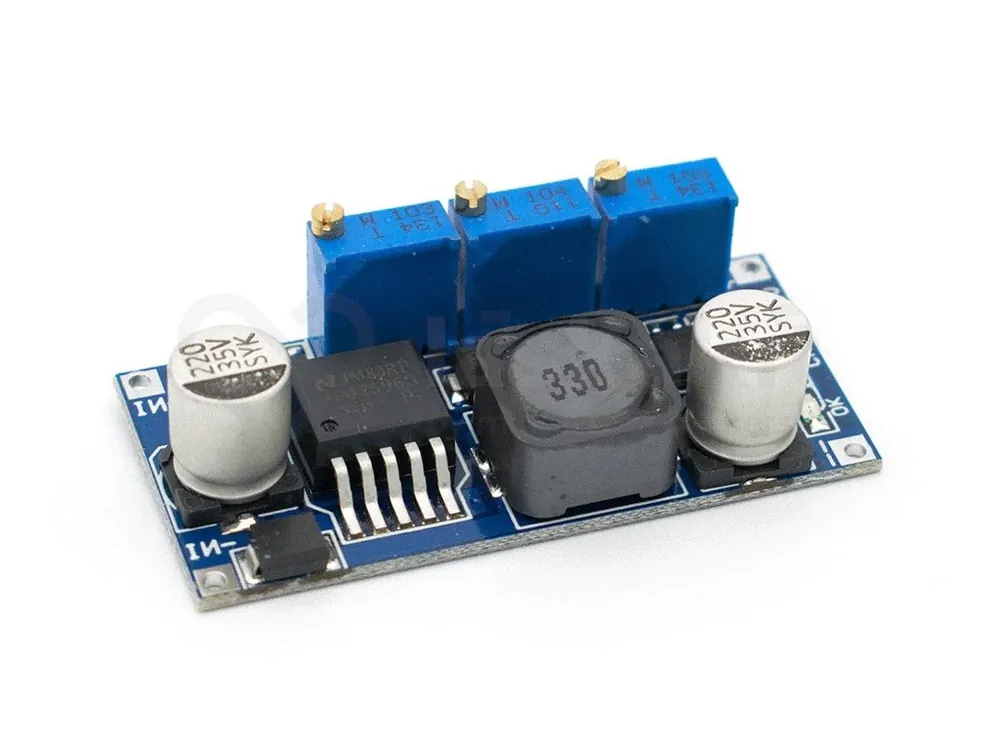

Step-down měnič s LM2596 CC/CV

Detailní popis produktu

Impulzní DC-DC měnič Buck/Step-down, neizolovaný.

Řídicí obvod LM2596S v pouzdru D2PAK-5. Výstupní napětí je plynule nastavitelné víceotáčkovým trimrem.

Popis produktu:

• vstupní napětí: 5V-35V
• výstupní napětí: 1.25V-30V (regulovatelné).
• výstupní proud: vrchol 3A ( 4A max)
• výstupní výkon max: 15W
• účinnost: do 92%
• rozměry: 48 x 24 x 13mm

Regulátor obsahuje tři víceotáčkové potenciometry:

• Levým potenciometrem nastavujeme výstupní napětí. To je vždy nižší než napětí zdroje.
• Prostředním potenciometrem nastavujeme, při jakém proudu se rozsvítí prostřední LED dioda. Ta může sloužit jako indikátor pro kontrolu nabíjecího cyklu baterií. Pokud svítí, je proud větší než nastavená hodnota. Jakmile zhasne, proud je menší než nastavená hodnota (tedy indikuje, že je baterie dobita).
• Pravým potenciometrem nastavujeme maximální výstupní proud. Pokud je na výstupu dosažen maximální proud, rozsvítí se vrchní LED dioda.

Součástí dodávky:

• 1ks  Step-down měnič s LM2596

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
