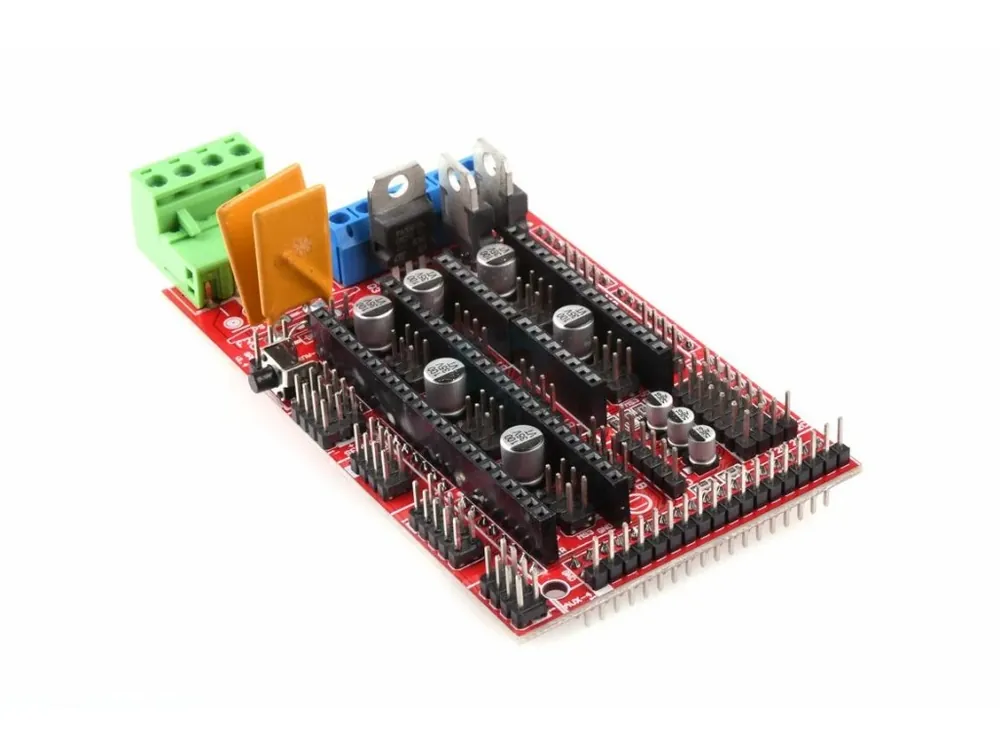

Reprap Ramps 1.4 pro 3D Tiskárny, CNC Cenová Bomba

Popis

Štít pro desky Arduino Mega která dovolí tvé desce ovládat 3d tiskárnu.

Detailní popis produktu

Populární Mega shield. Veškerá elektronika většiny tiskáren RepRap je řízená touto elektronickou deskou. Tato deska je spojena a rozšiřuje programovatelný logický automat (PLC) Arduino Mega. Obsahuje 5 slot pro A4988 (DRV8825 ) drivery krokových motorů.

Tyto desky mají osazeny výkonové tranzistory STP55NF06, které mají V_GS(th) 2-4V a proto se při ovládání 5V plně neotevírají a při větších odběrech proudu, jako např. přímé spínání vyhřívací podložky 3D tiskárny, dochází k nadměrnému ohřevu tranzistoru a bez účinného chlazení dojde k jeho přehřátí a následnému zničení! Doporučujeme při spínání velkých proudů zařadit za tranzistor výkonnější modul, např. tento: PWM MOSFET modul HA210N06(klon) 25A pro vyhřívanou podložku LA143039. Tento modul je schopen trvale spínat proudy cca 25A (testováno až 30A).

Specifikace:

• Uzpůsobena pro kartézský souřadný systém
• Lze rozšířit o různé doplňky
• 3 zdrojové výstupy pro ohřev tiskové hlavy/větrák/vyhřívanou podložku a 3 termistorové okruhy pro měření teploty.
• Vstupní napětí 12V

Zapojení

Součástí dodávky:

• 1ks Reprap Ramps 1.4 pro 3D Tiskárny, CNC

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Arduino Mega není součásti balení.
