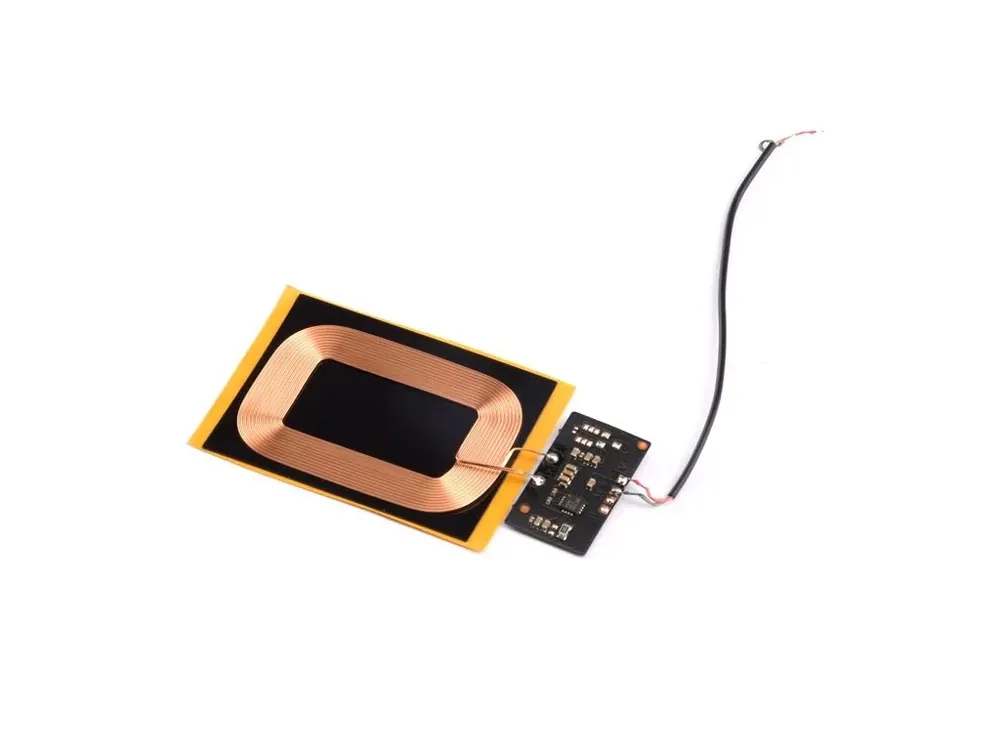

Přijímač bezdrátového nabíjení Qi mini s TI BQ51013, 5V/1A 5W Výhodná Nabídka

Popis

Miniaturní přijímací modul pro bezdrátové nabíjení podle standardu Qi je postavený na integrovaném obvodu Texas Instruments BQ51013 se synchronním usměrňovačem a lineárním regulátorem.

Detailní popis produktu

Miniaturní přijímací modul pro bezdrátové nabíjení podle standardu Qi je postavený na integrovaném obvodu Texas Instruments BQ51013 se synchronním usměrňovačem a lineárním regulátorem. Na výstupu poskytuje stabilizované 5 V s proudem až 1 A, takže dokáže bezdrátově napájet nebo nabíjet vlastní projekty bez jediného konektoru. Díky tenké ploché cívce s feritovým stíněním a malé desce se snadno vejde do 3D tištěných krabiček, hodinek, senzorových uzlů nebo zapouzdřených IoT zařízení, u kterých potřebujete zachovat vodotěsnost. Modul spolupracuje s běžnými Qi vysílači včetně 9V rychlonabíjecích podložek.

Specifikace:

• Čip: Texas Instruments BQ51013 (integrovaný Qi přijímač se synchronním usměrňovačem a LDO)
• Standard: Qi (WPC), Baseline Power Profile
• Výstup:
  • Napětí: 5 V DC (stabilizované)
  • Proud: max. 1 A
  • Výkon: max. 5 W
• Kompatibilita s vysílači: 5V i 9V (rychlonabíjecí) Qi vysílače – výstup modulu zůstává vždy 5 V
• Pracovní frekvence: 110–205 kHz
• Účinnost: až cca 93 % (dle vzdálenosti a zatížení)
• Přenosová vzdálenost: 0–8 mm
• Ochrany: omezení výstupního proudu, ochrana proti přepětí na výstupu, tepelná regulace
• Připojení: pájecí plošky / vývody VOUT+ a VOUT– (GND)
• Cívka: integrovaná plochá přijímací cívka s feritovým stíněním
• Rozměry:
  • Celkové: cca 59,6mm x 28,5mm
  • Cívka: cca 41,3mm x 28,5mm
  • Elektronika: cca 25,2mm x 14,1mm
  • Délka kablíku: cca 98mm
• Hmotnost: cca 20 g

Obsah balení:

• 1× přijímací modul bezdrátového nabíjení Qi s BQ51013

Poznámka:

• Modul poskytuje na výstupu stabilizované 5 V. Pro nabíjení Li-Ion/Li-Pol akumulátoru je nutné doplnit nabíjecí modul (např. s obvodem TP4056).
• Pro správnou funkci je potřeba přijímací cívku umístit co nejblíže středu vysílací cívky – kovové předměty mezi cívkami přenos energie znemožňují.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
