Převodník signálu z 4-20mA na V Jen Po Omezenou Doba

Popis

Převodník signálu z 4-20mA na 0-10V.

Detailní popis produktu

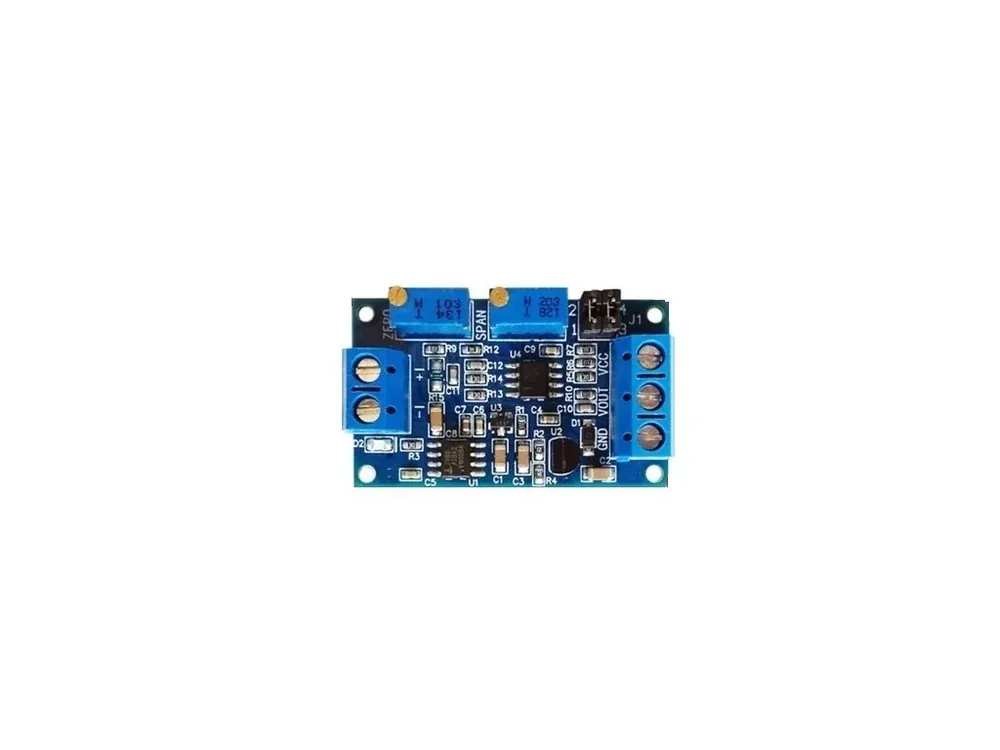

Převodník signálu z 4-20mA na V

Připoj 4-20mA zařízení na vstup – convertor převede proudový vstup na 0-10V výstupní signál. Vhodné využití převodníku je při měření a regulaci v řídicích systémech, snímačích teploty, tlaku apod. Převodník lze kalibrovat.

Převodník neumí napájet připojené čidlo z proudové smyčky! Připojené čidlo musí být napájeno samostatně.

Specifikace:

• Napájení: DC 7-35V
• Výstupní signál: 0-2.5V, 3.3V, 5V, 10V.
• Vstupní proud: 4-20mA, 0-20mA
• Nulu a rozsah lze nastavit.
• Rozměry: 33×25mm

Návod k použití:

1. Zapni napájení, (minimum 12V pro 10V výstup)
2. Po zapnutí se rozsvítí LED
3. Pokud je proudový vstup minimální (0mA nebo 4mA), nastav trimer ZERO tak, aby výstup Vout byl minimální (0.0V nebo jiné napětí)
4. Pokud je proudový vstup maximální (20 mA), nastav trimer SPAN tak, aby výstup Vout byl maximální (3.3 V nebo 5 V nebo 10 V. 2.5V jen pro vstup 4-20mA)

Podle svých potřeb nastav přes jumper J1 vhodný rozsah:

• 4-20ma:
• Rozsah 0-2.5V:    1,2 spojené, 3,4 spojené
• Rozsah 0–3.3V:   1,2 rozpojené 3,4 rozpojené
• Rozsah 0–5.0V:   1,2 spojené, 3,4 spojené
• Rozsah 0-10.0V:  1,2 spojené, 3,4 rozpojené
• 0-20ma:
• Rozsah 0-3.3V:  1,2 spojené 3,4 spojené
• Rozsah 0–5.0V:  1,2 spojené, 3,4 spojené
• Rozsah 0-10.0V: 1,2 spojené, 3,4 rozpojené

 Součástí dodávky:

• 1ks Převodník signálu z 4-20mA na V

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
