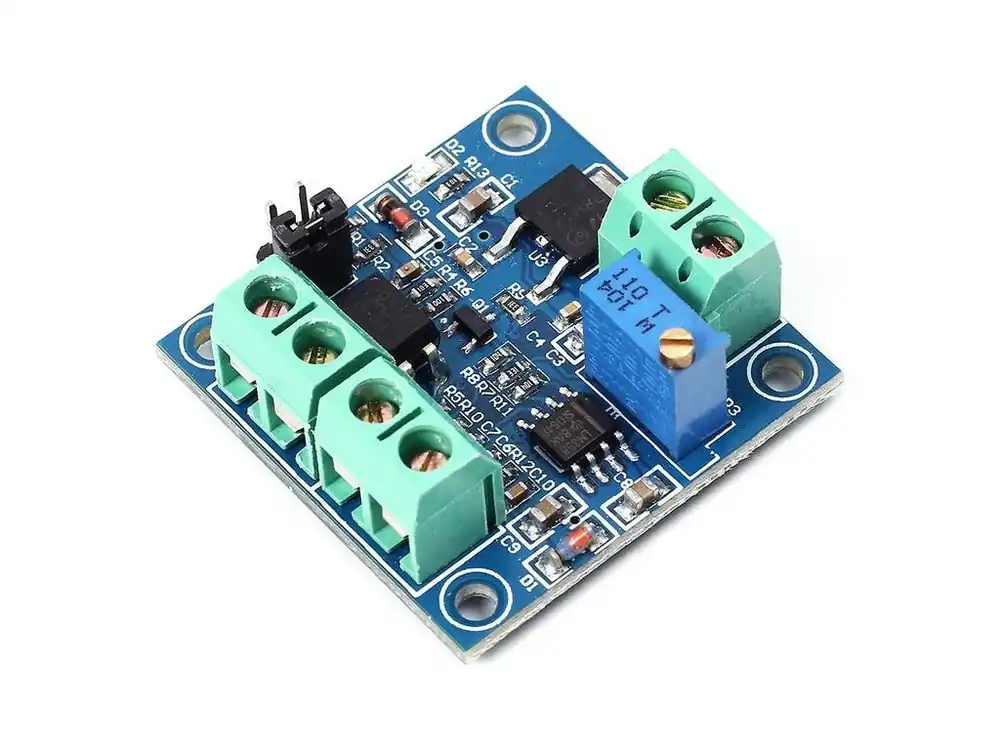

Převodník PWM na napětí 0-10V Akční Nabídka

Převodník PWM na napětí 0-10V Akční Nabídka

Původní cena byla: 48,00 Kč.Aktuální cena je: 24,96 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003XBV Kategorie: Štítek:

Popis

Převodník PWM signálu na napětí 0-10V.

Detailní popis produktu

Převádí signál PWM se střídou 0-100% na napětí 0-10V. Vhodné pro ovládání zařízení s analogovým vstupem 0-10V digitálním signálem PWM z mikrokontroleru, nebo PLC.

Při prvním spuštění je potřeba provést kalibraci modulu: Nastavte signál PWM na střídu 50%. Frekvence PWM může být 1-3kHz a neměla by se v průběhu kalibrace a následného stabilního provozu měnit. Při změně frekvence je nutné provést kalibraci znovu. Pomocí multimetru měřte napětí na výstupu VOUT. Toto napětí by mělo být 5,00V. Případnou odchylku upravte nastavením potenciometru tak, aby multimetr zobrazoval 5,00V. Tím je kalibrace dokončena.

Specifikace:

  • Napájecí napětí: 12-20V
  • Odběr proudu: cca 100mA
  • Napěťové úrovně vstupního PWM:
    • 4,5-10V, typicky 5V – použití pro řízení mikrokontrolerem
    • 12-24V, typicky 24V – použití pro řízení pomocí PLC
  • Výstupní napětí: PWM střída 0-100% = 0-10V
  • PWM frekvence: 1-3kHz
  • Chyba převodu: cca 5%

Součástí dodávky:

  • 1ks Převodník PWM na napětí 0-10V

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Převodníky a Programátory
Záruka: 2 roky
Hmotnost: 0.011 kg
