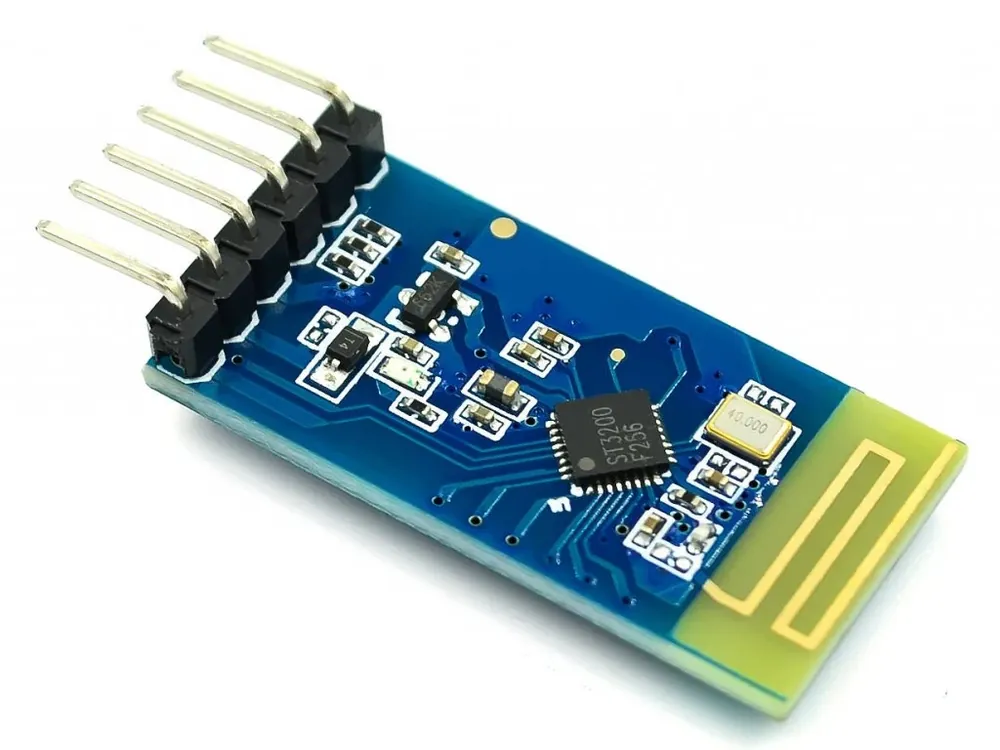

Pouze Dnes Bluetooth modul JDY-33 TTL

Popis

Duální bluetooth modul JDY-33, 3.0 SPP + 4.2 BLE. Komunikační režim slave.

Detailní popis produktu

Umožní zařízení posílat a přijímat TTL data přes Bluetooth rozhraní. Modul je kompatibilní s modulem HC-06, má pouze vyvedeny dva piny navíc – STATE a PWRC.
Pin STATE je výstup stavu modulu – pokud je bluetooth nepřipojen k protistraně, výstup je L(0V), pokud připojen je, výstup je H(3,3V). Pin PWRC slouží k přivedení napájecího napětí 1,8-3,3V, bez nutnosti použít interní stabilizátor – to je vhodné pro konstrukce s jedním napájecím napětím 1,8-3,3V.

Napájení je třeba přivádět pouze na jeden pin, buď na PWRC, nebo VCC. Přivedení napájecích napětí na oba piny současně by mohlo vést k poškození jak bluetooth modulu, tak i připojeného zařízení.

Napájecí napětí na pinu VCC modulu může být v rozmezí 3,6 až 5 V a je pro obvody stabilizováno na desce. Vstupní napětí vyšší než 7 V modul zničí.

Úroveň vstupního i výstupního signálu při napájení pomocí pinu VCC je 3,3V, při spolupráci s mikrokontrolérem napájeným napětím 5 V je třeba úrovně přizpůsobit. Pokud se pro napájení použije pin PWRC, jsou IO úrovně podle použitého napětí – 1,8-3,3V a není je tedy nutné přizpůsobovat.

Modul spolupracuje s OS Windows, Android, Mac OS a v režimu BLE i s Iphone.

Specifikace:

• Bluetooth verze: Bluetooth 3.0 SPP + BLE4.2
• Komunikační režim: Slave
• Komunikační rozhraní: UART
• Vstupní napětí: 3,6-6V
• IO napětí: 3,3V
• Integrovaná anténa
• Dosah: max. 30m
• Pracovní teplota: -40°C – 80°C
• Odběr proudu v provozu: 6.5mA
• Odběr proudu ve spánku: <10μA
• Výstupní výkon: max. 6dB
• Citlivost přijímače: -96dBm
• Rozměry: 31,4×15,7mm

Součásti dodávky:

• 1ks  Bluetooth modul JDY-33 TTL

Poznámky:

• Vstupní napětí 3,3-6V, ZAKÁZÁNO více než 7V!
• Pozor – nemá ochranu proti přepólování, dbejte na správné připojení.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
