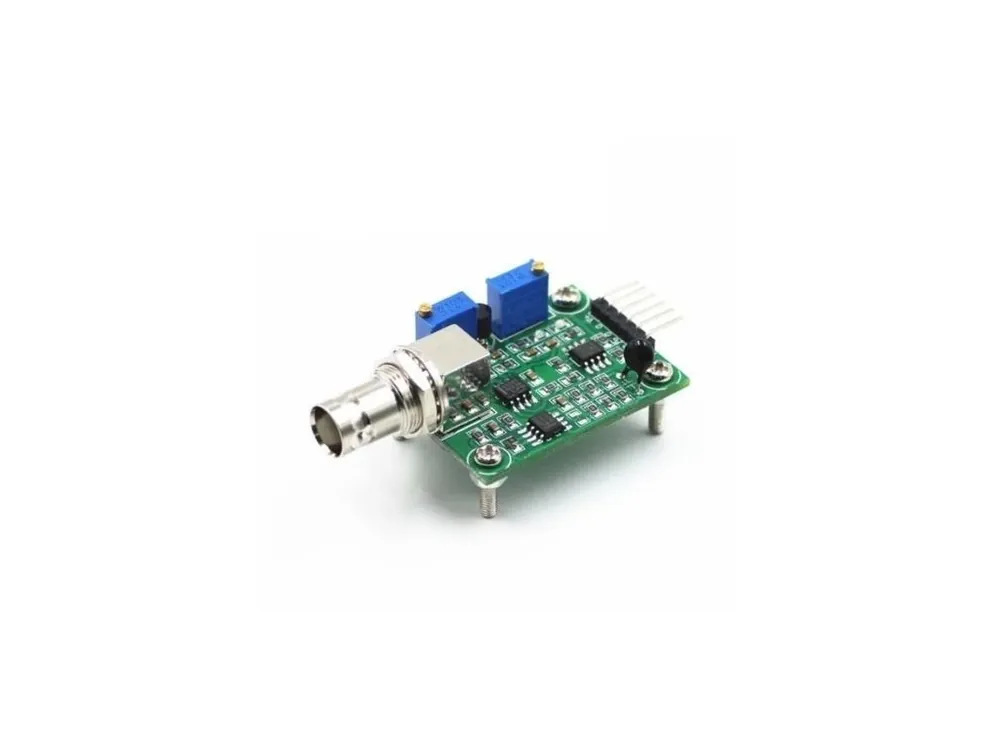

DIY MORE PH-4502C modul pro měření pH

Detailní popis produktu

Modul pro měření pH umožňuje měřit hladinu pH v různých tekutinách. Se Sondou E201 umožňuje měřit pH v rozsahu 0 až 14 s přesností ±0,5, přičemž rozsah měřících teplot je 0 až 60°C.

V+ = +5V
G = GND
Po = analogový výstup pro měření pH
Do = digitální výstup alarmu – nastavení hodnoty sepnutí se provádí trimrem blíže k propojovacím pinům
To = analogový výstup termistoru pro měření okolní teploty

Postup kalibrace pro připojení k deskám Arduino – rozsah výstupu 0-5V:

1. Odpojit sondu zBNC konektoru a BNC konektor zkratovat kouskem drátu (propojit středový pin konektoru svnějším pláštěm konektoru)
2. Multimetrem měřit napětí na pinu Po
3. Trimrem, který je blíže konektoru BNC, nastavit na výstupu Po napětí 2,5V. Trimr je víceotáčkový, cca 25ot.

Potom je možné připojit sondu a zkusit ještě doladit pomocí kalibračního roztoku.

Specifikace:

• Napětí: 5V ±0,2V DC
• Pracovní proud: 5-10mA
• Měřený rozsah: pH 0-14
• Detekce Teplotní rozsah: 0-80 °C
• Doba odezvy: <=5S
• Doba usazování: <=60S
• Komponentní výkon: <=0,5W
• Pracovní teplota: -10-50 ° C (jmenovitá teplota 20 ° C)
• Vlhkost: 95% RH (nominální vlhkost 65% RH)
• Velikost modulu: 42×32×20 mm
• Výstup: analogový

Součástí dodávky:

• 1ksDIY MORE modul PH-4502C pro měření pH

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Sonda E201 není součastí balení
