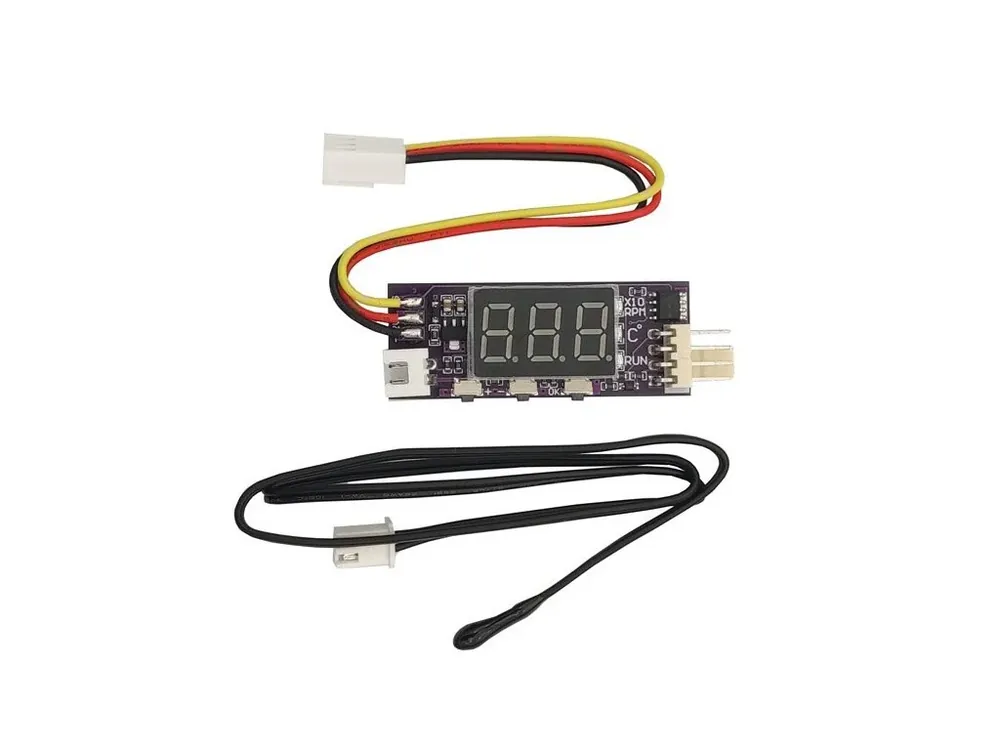

Objednat Nyní PWM regulátor otáček 8-16V PC ventilátoru s teploměrem a displejem

Popis

Tento PWM regulátor otáček PC ventilátoru s teploměrem a displejem nabízí jednoduchý způsob, jak efektivně řídit chlazení v počítači nebo v jiných elektronických projektech. Umožňuje plynulé nastavení otáček ventilátoru a zároveň poskytuje okamžitý přehled o teplotě pomocí digitálního displeje. Vhodné pro PC modding, DIY projekty a průmyslové aplikace.

Detailní popis produktu

Tento PWM regulátor otáček PC ventilátoru s teploměrem a displejem nabízí jednoduchý způsob, jak efektivně řídit chlazení v počítači nebo v jiných elektronických projektech. Umožňuje plynulé nastavení otáček ventilátoru a zároveň poskytuje okamžitý přehled o teplotě pomocí digitálního displeje. Vhodné pro PC modding, DIY projekty a průmyslové aplikace.

Specifikace:

• Napájecí napětí: DC 12V
• Rozsah výstupních napětí: DC 8–16V (Pozor! Pokud váš ventilátor nezvládne 16V, mohl by být tímto regulátorem poškozen!)
• Vlastní spotřeba obvodu: < 40 mA (při 12V)
• Maximální proud ventilátoru: 3,3 A
• PWM rozsah: 1–100 % (hodnota signálu, nikoliv reálná rychlost)
• PWM frekvence: 25 kHz (±1 kHz)
• Amplituda PWM signálu: 5V (bez zátěže)
• Rozsah měření teploty: -9,9 až 99,9 °C
• Přesnost měření teploty: v rozmezí 0–50 °C chyba < 1,2 °C, mimo tento rozsah < 2 °C
• Rozměry PCB: 50 × 19 × 11 mm (D × Š × V, bez konektorů)
• Podporované ventilátory: 2pin / 3pin / 4pin
• Displej: digitální LED pro zobrazení teploty
• Teplotní senzor: NTC

Návod k použití PWM regulátoru ventilátoru s displejem a teplotním čidlem:

Tento regulátor umožňuje manuální i automatické řízení otáček PC ventilátoru na základě měřené teploty. Díky vestavěnému displeji a indikátorům lze sledovat aktuální otáčky, teplotu a stav ventilátoru. Podporuje ventilátory 2pin, 3pin i 4pin a pracuje v rozsahu napájení 8–16 V DC.

PWM řízení ventilátoru je podporované jen u 3 a 4vodičových ventilátorů. Některé 3vodičové varianty ventilátorů nemají PWM vstup, místo něj mají tacho výstup. Je tedy nutné zkontrolovat konkrétní typ ventilátoru. U 2vodičového ventilárotu dojde jen k sepnutí a vypnutí ventilátoru.

Zapojení:

• Napájení: Připoj DC 12 V (rozsah 8–16 V) na příslušné svorky (+ a −).
• Ventilátor: Připoj k výstupnímu konektoru ventilátor (max. 3,3 A).
• Teplotní čidlo: Zapoj do konektoru pro senzor – snímá okolní teplotu a slouží pro automatickou regulaci.

Popis tlačítek:

• „+“ a „−“: Přepínání zobrazovaných údajů v běžícím režimu a změna hodnot při nastavování parametrů (při podržení se hodnota mění plynule).
• „OK“:
  1. Krátký stisk v běžícím režimu – ruční nastavení otáček ventilátoru (1–100 %), opětovným stiskem se nastavení uloží.
  2. Dlouhý stisk v běžícím režimu – nastavení teplotních parametrů. „+“ a „−“ mění hodnoty, „OK“ přepíná mezi:
     • L** – teplota pro start
     • H** – teplota pro plné otáčky
     • C** – teplota pro vypnutí

     Krátký stisk „OK“ po nastavení všech parametrů uloží změny.

  3. Při zapnutí regulátoru s podrženým tlačítkem „OK“ – vstup do funkčního nastavení směru PWM výstupu:
     • P1 – standardní režim
     • P-1 – opačný signál

     Potvrzení krátkým stiskem „OK“.

Detailní popis teplotních parametrů:

• L** (5–94 °C): Teplota, při které začne ventilator postupně zvyšovat otáčky.
• H** (10–99 °C): Teplota, při které ventilator dosáhne 100 % a ventilátor poběží naplno.
• C** (0–92 °C): Teplota pro vypnutí při nízké teplotě. Hodnota >0 aktivuje funkci vypnutí – ventilátor se zastaví, pokud je teplota pod tímto limitem, a znovu se spustí, jakmile přesáhne L**. Pokud je hodnota 0, funkce je deaktivována.

Upozornění: Rozdíl mezi H** a L** musí být alespoň 5 °C a rozdíl mezi L** a C** alespoň 2 °C. Pokud při nastavování dojde k porušení těchto limitů, regulátor automaticky upraví ostatní hodnoty.

Funkce displeje a LED indikátorů:

• Trojciferný displej: Zobrazuje otáčky (×10), aktuální teplotu nebo nastavované hodnoty.
• LED „X10 RPM“: Pokud svítí, displej ukazuje otáčky ventilátoru (256 = 2560 ot./min).
• LED „C“: Pokud svítí, displej ukazuje aktuální teplotu.
• LED „RUN“: Svítí při zapnutém ventilátoru, zhasne při vypnutém.

Obsah balení:

• PWM regulátor otáček s displejem
• Teplotní čidlo NTC

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
