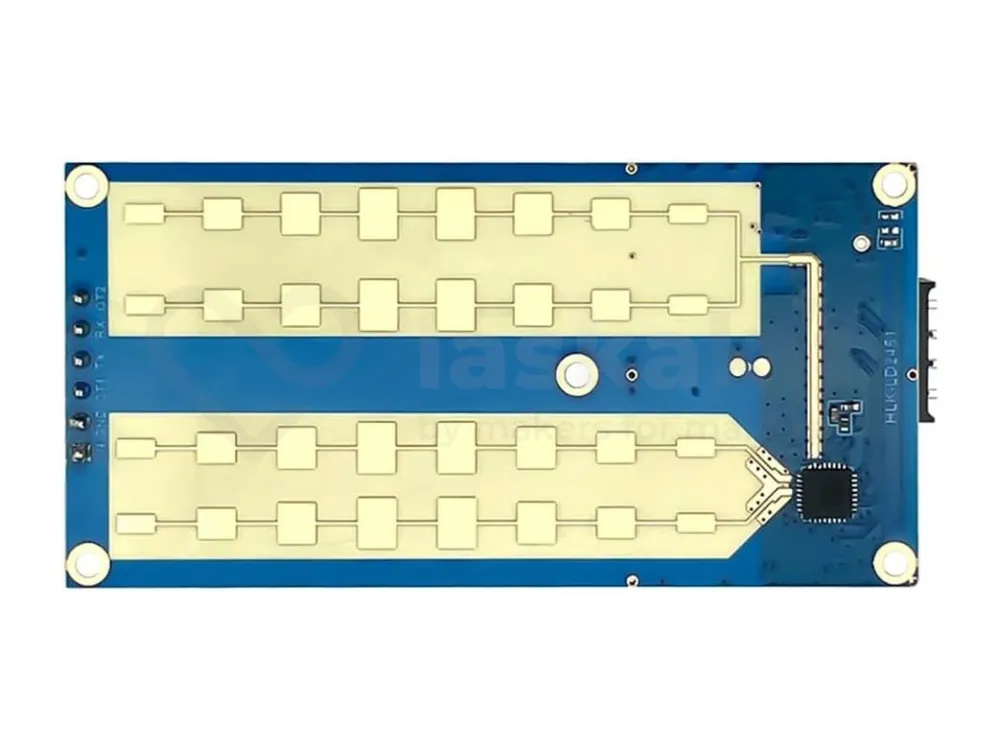

Objednat Nyní Hi-Link HLK-LD2451 24GHz Radarový senzor rychlosti vozidla

Popis

HLK-LD2451 je vysoce citlivý 24GHz modul pro detekci stavu mobilních vozidel vyvinutý společností Hi-Link Electronics. Jeho pracovní princip spočívá v použití FMCW FM kontinuální vlny k detekci cíle v rámci detekčního rozsahu, kombinované se zpracováním radarového signálu a přesným rozpoznávacím algoritmem pro zajištění vysoce citlivé detekce stavu vozidla.

Detailní popis produktu

HLK-LD2451 je vysoce citlivý 24GHz modul pro detekci stavu mobilních vozidel vyvinutý společností Hi-Link Electronics. Jeho pracovní princip spočívá v použití FMCW FM kontinuální vlny k detekci cíle v rámci detekčního rozsahu, kombinované se zpracováním radarového signálu a přesným rozpoznávacím algoritmem pro zajištění vysoce citlivé detekce stavu vozidla. Modul dokáže rozpoznat blízká i vzdálená vozidla a vypočítat výstupy rychlosti cíle, úhlu, vzdálenosti a dalších pomocných informací.

Tento produkt je určen především pro venkovní prostředí, kde detekuje přítomnost vozidla v blízkosti nebo vzdálenosti od oblasti a v reálném čase poskytuje výsledky detekce. Maximální detekční vzdálenost dosahuje až 100 m. K dispozici je mobilní software pro snadnou konfiguraci parametrů, jako je detekční vzdálenost, rychlost, směr cíle a citlivost, aby vyhovoval různým požadavkům na použití. Podporuje výstupy GPIO a UART, je připraven k použití (plug and play) a lze jej flexibilně aplikovat na různá inteligentní prostředí a koncové produkty.

Specifikace:

• Modulační režim: FMCW
• Frekvenční rozsah: 24G-24,25GHz
• Šířka pásma: 250 MHz (splňuje certifikační normy CE/FCC)
• Detekční vzdálenost: Maximální snímací vzdálenost 100m
• Formát dat: sériový port ASCII výstup, výstup na úrovni GPIO
• Rozsah měření rychlosti: 1 km/h až 240 km/h
• Napětí: 5V (Typ.) / kapacita zdroje >300 mA
• Detekční úhel: ±20°, vertikálně 16 ° (šířka svazku 3 dB, skutečný detekční úhel větší než 4 jízdní pruhy)
• Rozměry senzoru: 35×70mm

Součástí dodávky:

• 1ks Hi-Link HLK-LD2451 24GHz Radarový senzor rychlosti vozidla
• 1ks Propojovací kabel

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
