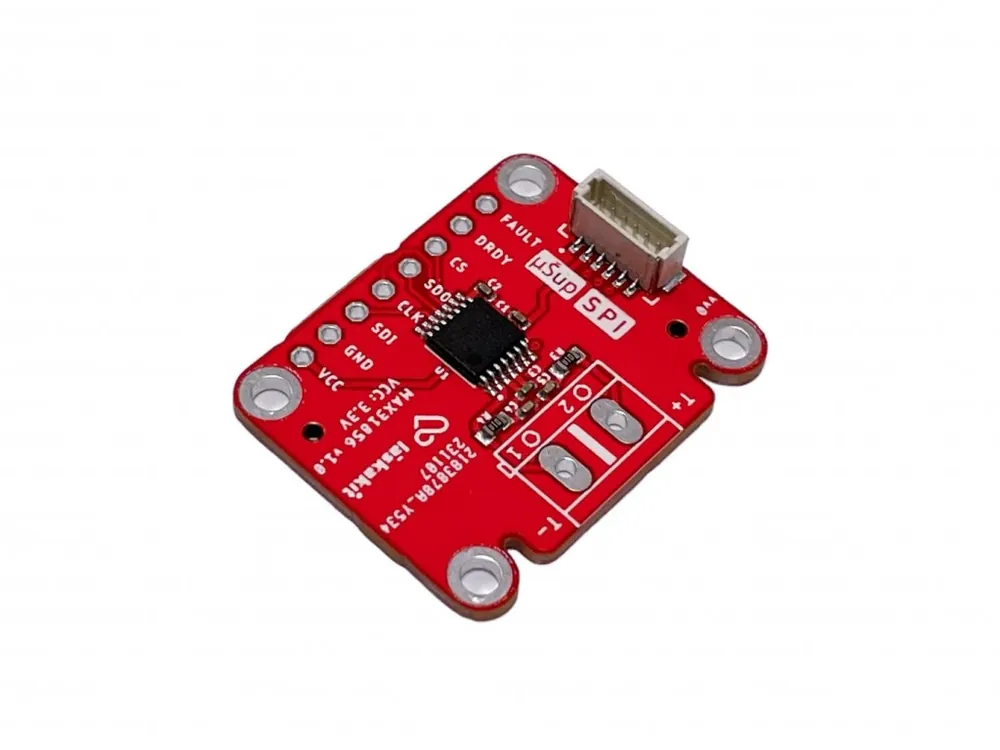

Nejprodávanější LaskaKit MAX31856 Univerzální převodník pro termočlánek

Popis

Univerzální modul převodníku pro termočlánky K, J, N, R, S, T, E a B, MAX31856, SPI rozhraní.

Detailní popis produktu

Univerzální modul převodníku pro termočlánky K, J, N, R, S, T, E a B s rozhraním SPI. Díky použitému čipu MAX31856 je dosahováno vysoce přesných výsledků měření. MAX31856 provádí kompenzaci studeného konce a digitalizuje signál z jakéhokoli typu termočlánku. Výstupní data jsou formátována ve stupních Celsia. Tento převodník disponuje rozlišením teploty na 0,0078125°C, umožňuje měření v rozsahu -210-1800°C (v závislosti na typu termočlánku) a vykazuje přesnost měření napětí termočlánku ±0,15%. Termočlánkové vstupy jsou chráněny proti přepětí až do ±45V. Vyhledávací tabulka (LUT) ukládá data korekce linearity pro několik typů termočlánků (K, J, N, R, S, T, E a B). Je zahrnuto filtrování síťové frekvence 50Hz a 60Hz, stejně jako detekce poruchy termočlánku. Rozhraní kompatibilní s SPI umožňuje výběr typu termočlánku a nastavení procesů konverze a detekce poruch.

Specifikace:

• Použitý čip: MAX31856
• Podpora: teplotní čidlo typu K, J, N, R, S, T, E a B
• Napájení: 3.0-3.6V, typ. 3.3V
• Rozhraní: SPI, µŠup
• Přesnost: ±0,15% (max, -20-85°C)
• Rozlišení ADC: 19-bit
• Teplotní rozlišení: 0,0078125°C
• Rozměr: 29x24mm

Vhodné konektory:

• Šroubovací svorkovnice do DPS

Součásti dodávky:

• 1ks LaskaKit MAX31856 Univerzální převodník pro termočlánek

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
