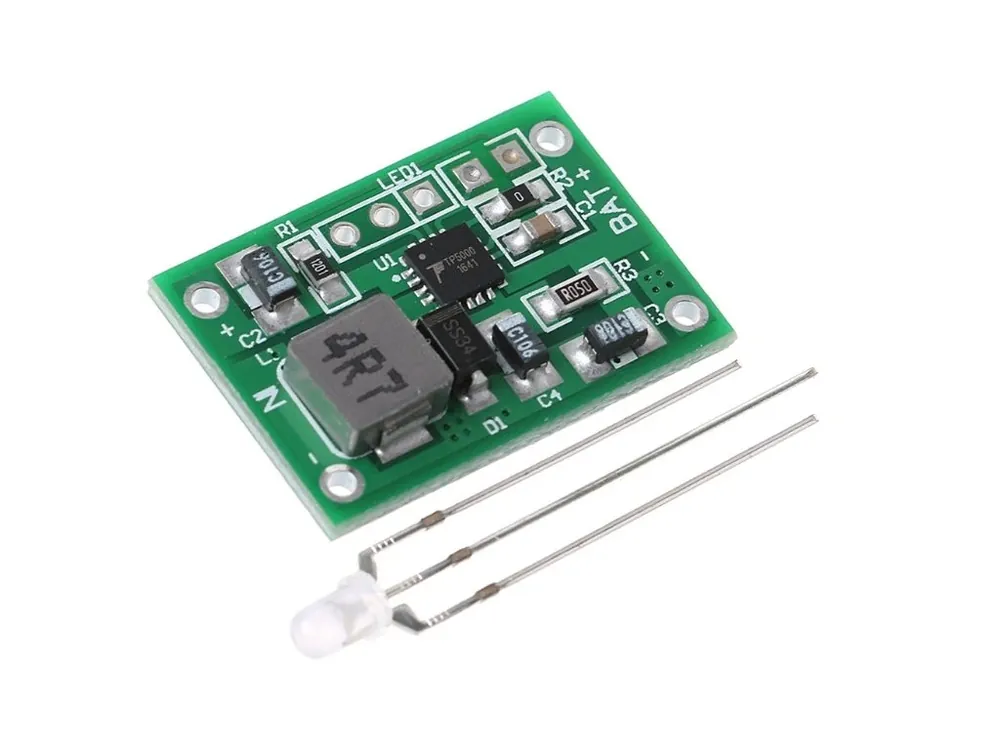

Nabíječka Li-ion článku TP5000, 2A LiFePO4 – Lithium Značkový

Popis

Nabíječka lithium-iontových a LiFePO4 článku s čipem TP5000

Detailní popis produktu

Tento model je určen pro nabíjení lithiových akumulátorů, s použitím konstantního proudu / konstantního napětí (CC/CV). TP5000 datasheet je k dispozici v záložce „Související soubory“

Funkce ochrany:

Tento modul používá regulátor nabíjení TP5000 Li-Ion IC

• Řízení konstantního proudu a konstantní napětí pro nabíjení připojené lithiové baterie,
• Ochrana proti přepětí – modul bude baterii bezpečně nabíjet do 3.6V u LiFePO4 (4.2V u Li-Ion),
• Nadproudová ochrana nabíjení a vybíjení
• Podpora současného nabíjení a vybíjení
• Dobíjení (rekondice baterie) – v případě, že je úroveň napětí připojené baterie menší než 2.9V bude modul dobíjet proudem 10% Ibat (Změna pomoci R2 viz datasheet).
• V defaultním režimu nabije LiFePO4. Spojením jumperu vedle R2 Bude nabíjet Li-Ion baterii

Modul zahrnuje jednu dvoubarevnou indikační LED diodu. Červená barva indikuje nabíjení. Zelená barva indikuje kompletní nabití.

Nabíjecí proud může být nakonfigurován externě odporem R3. Datasheet pro TP5000 zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.

Modul spotřebovává velmi malé množství proudu (µA), když je připojen k baterii a tak není nutné nabíječku od baterie odpojovat. Pokud ovšem nebudete baterii nabíjet po dobu více jak 4 měsíců, doporučujeme modul od baterie odpojit.

Specifikace:

Součástí dodávky:

• 1ks Nabíječka Li-ion článku TP5000, 2A LiFePO4 – Lithium

Poznámky:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Musíte být obezřetní při spojování dvou článků pararelně. Oba články musí mít totožné napětí. Pokud by jeden článek měl nižší napětí, došlo by k vybití na nějnižsí možnou hranici vybití. Aby měly – pokud možno – oba články napětí totožné. V takovém případě dojde k vyvážení napětí. V případě, že se napětí obou článků hodně liší, může dojít k přehřátí takového článku či nečemu horšímu. Při nabíjení dvou paralelních článků k tomuto modulu je nabíjecí proud každého článku polovina z celkového nabíjecího proudu modulu, tzn. že každý článek má stejnou úroveň napětí.

Doplňkové parametry
