Nabíječka Li-ion článku TP4056 miniUSB Výhodná Nabídka

Popis

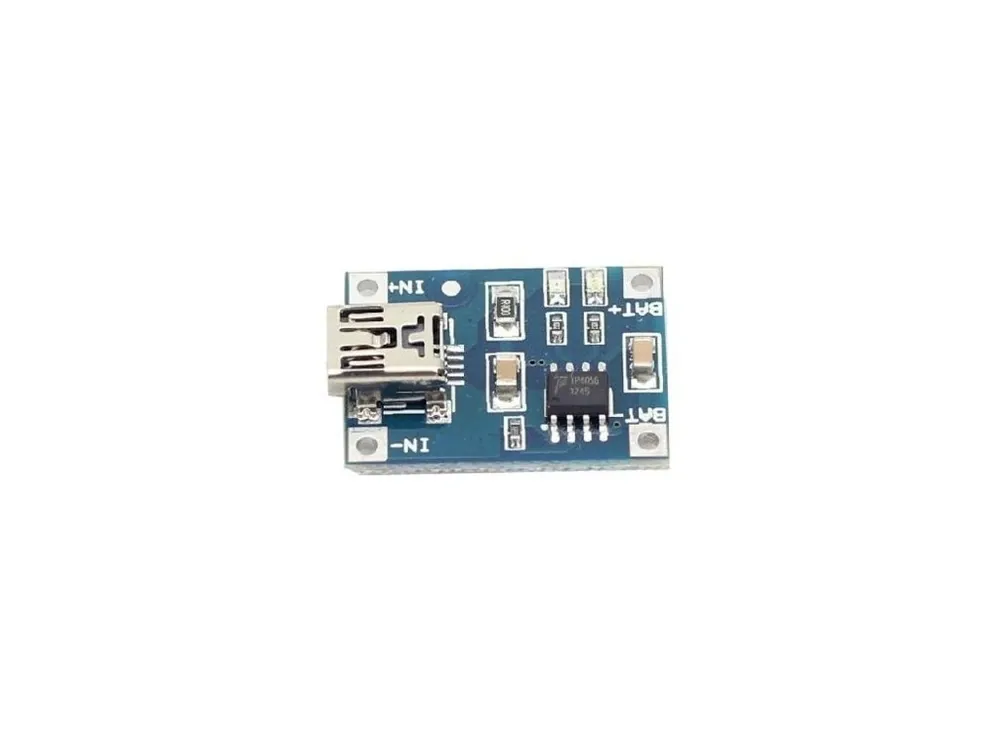

Nabíječka lithium-iontových článků s čipem TP4056 a miniUSB konektorem pro napájení.

Detailní popis produktu

Tento model je určen pro nabíjení lithiových akumulátorů, s použitím konstantního proudu / konstantního napětí (CC/CV). Nemá nadproudovou a zkratovou ochranu, nedoporučujeme požívat s batetrií, která nemá integrovanou ochrany.

Funkce ochrany:

Tento modul používá regulátor nabíjení TP4056 Li-Ion IC

• Řízení konstantního proudu a konstantní napětí pro nabíjení připojené lithiové baterie,
• Ochrana proti přepětí – modul bude baterii bezpečně nabíjet do 4.2V,
• Dobíjení (rekondice baterie) – v případě, že je úroveň napětí připojené baterie menší než 2.9V, bude modul dobíjet proudem 130mA, dokud napětí baterie opět nedosáhne 2.9V, přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud.

Modul zahrnuje dvě indikační LED diody. Červená LED dioda indikuje nabíjení. Modrá LED dioda indikuje kompletní nabití.

Nabíjecí proud může být nakonfigurován externě s odporem Rprog. (R4, viz diagram). Manuál pro TP4056 (odkaz v sekci zdrojů níže) zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.

Modul spotřebovává velmi malé množství proudu (µA), když je připojen k baterii. Je dobré to nechat připojené k baterii po delší dobu. Pokud ovšem máte v plánu nenabíjet baterii po dobu 4 měsíců, doporučujeme modul od baterie odpojit.

Můžete připojit dva lithiové akumulátorové články k vytvoření ekvivalentní jednotné baterie s celkovou kapacitou dvakrát větší, než je kapacita jednotlivých buněk. Nedoporučujeme ale připojení více, jak dvou článků najednou do tohoto modulu.

Specifikace:

Součástí dodávky:

• 1ks Nabíječka Li-ion článku TP4056 miniUSB

Poznámky:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Musíte být obezřetní při spojování dvou článků pararelně. Oba články musí mít totožné napětí. Pokud by jeden článek měl nižší napětí, došlo by k vybití na nějnižsí možnou hranici vybití. Aby měly – pokud možno – oba články napětí totožné. V takovém případě dojde k vyvážení napětí. V případě, že se napětí obou článků hodně liší, může dojít k přehřátí takového článku či nečemu horšímu. Při nabíjení dvou paralelních článků k tomuto modulu je nabíjecí proud každého článku polovina z celkového nabíjecího proudu modulu, tzn. že každý článek má stejnou úroveň napětí.
