Nabíjecí a vybíjecí modul s čipem IP2369 představuje kompletní řešení pro správu napájení lithiových akumulátorů v konfiguraci 2S až 6S.

Detailní popis produktu

Nabíjecí a vybíjecí modul IP2369

45W nabíječka s buck-boost měničem a USB-C výstupem pro 2–6S litiové batterypacky

Popis

Tento modul je kompletním modulem powerbanky pro nabíjení a vybíjení, založen na čipu IP2369. Nabíjí 2S–6S lithiové batterypacky z USB-C a přes tentýž port odesílá energii zase ven, takže jedna deska nabíjí tvůj batterypack a zároveň dodává tvému projektu šťávu!

Chemii článků a velikost sady jednoduše nastavíš propojkami na desce.

Pinout

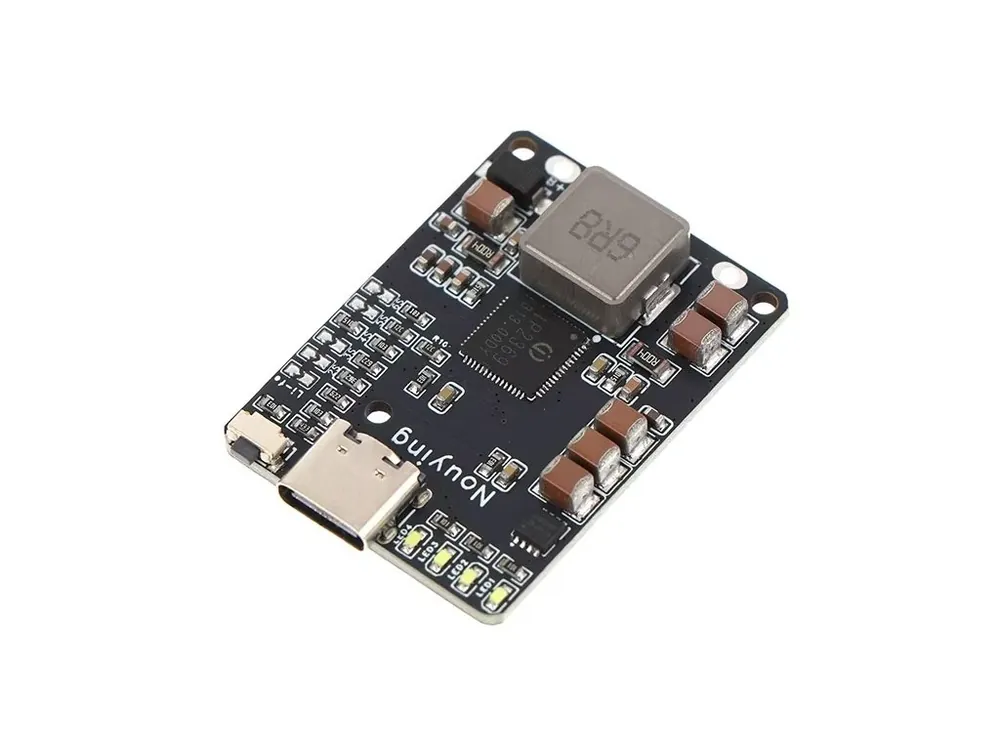

Rozložení desky: USB-C port, stavové LED, tlačítko výstupu, pájecí plošky baterie B+ / B− a propojky pro nastavení chemie článků (Li-ion / LiFePO4) a počtu článků (2S–6S).

Specifikace

ŘadičIP2369 pro nabíjení / vybíjení, buck-boost 250 kHz, rozsah 4,5–25,2 V, účinnost až ~92 %Podpora baterií2S–6S; Li-ion, LiPo, nebo LiFePO4 VstupUSB-C, 4,5–25 V, až 3 A; rychlonabíjení PD 2.0/3.0/3.1, AFC, FCPVýstupUSB-C, 5 V plus PD 2.0/3.0/3.1, QC 2.0/3.0/3+, FCP, AFC, AppleMaximální výkon45 W (plných 45 W vyžaduje vstupní napětí alespoň 15 V)OchranyZkrat, přebití, hluboké vybití, nadproud, přepětí / podpětí na vstupu, přehřátí ICIndikace nabití4 LED (každý ~25%)Ovládání1x tlačítko pro zapnutí výstupuPřipojení bateriePájecí plošky B+ / B−KonfiguracePropojky pro chemii článků a počet článků (2S–6S)

• Tato nabíječka nemá vlastní balancování ani ochranu článků — použij ji spolu s vhodným BMS / balancérem pro svou baterii: desky ochrany a balancéru baterie.

Poznámky

• Plných 45 W je dostupných jen při vstupním napětí alespoň 15 V (zdroj s USB PD / rychlonabíjením). S běžným 5V zdrojem je vstupní výkon omezen zhruba na 15–20 W.
• Batterypack musí být k desce připájen. Špatný kontakt by způsobí nadměrné ztráty a zahřívání kontaktů.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.

Pozor: Než připojíš baterii, vždy nastav propojky chemie a počtu článků podle své sady, použij BMS / balancér dimenzovaný na tvou sadu a ujisti se, že články zvládnou nabíjecí proud. Nesprávné nastavení nebo nechráněné články mohou způsobit přehřátí nebo požár.

Obsah balení

1× Nabíjecí a vybíjecí modul IP2369 pro Li-Ion 2S–6S, 45W, USB-C

Fotografie jsou ilustrativní a mohou se lišit od skutečného výrobku; to ovšem nemění jejich základní vlastnosti.
