Ultrazvukový senzor hladiny vody DS1603

Detailní popis produktu

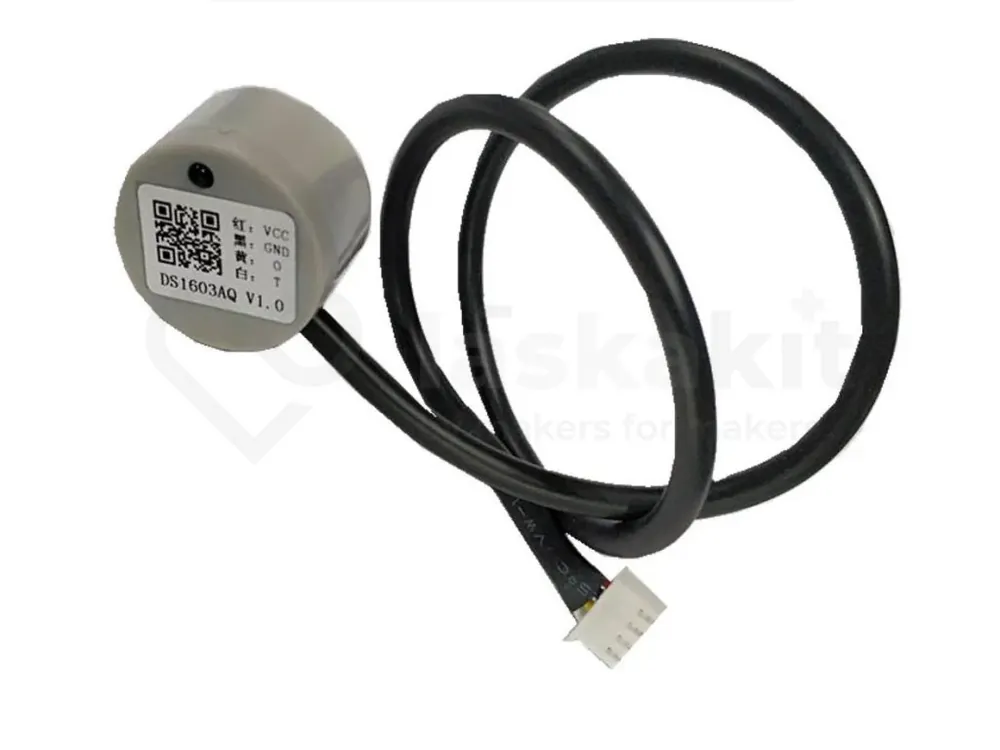

Ultrazvukové čidlo hladiny vody ve voděodolném balení schopné detekovat hladinu vody skrze stěny nádoby. Čidlo je slepé prvních pět centimetrů od senzoru, je tedy nutné aby detekovaná kapalina byla dále nebo kolmo na čidlo. Čidlo je schopné detekovat kapaliny v rozmezí 5-200 cm.

POZOR! Věnujte pozornost informaci o způsobu montáže čidla! Také je nutné namazat dosadací plochu čidla ultrazvukovým gelem, jinak čidlo nemusí správně detekovat. Pro otestování stačí plochu natřít pouze vodou, pro trvalý provoz je to ale nedostatečné.

Varianty :

• DS1603NF – Spínač
• DS1603L – UART
• DS1603AQ – Analogový výstup (0-5V)
• DS1603DA – RS485

Specifikace DS1603DA:

• Výstup: RS485
• Napájecí napětí: 10-36V
• Průměrná spotřeba: <25mA
• Velikost slepé zóny: ≤50mm
• Délka detekční zóny: 50-2000 mm
• Operační cyklus: 1s
• Odezva z kapaliny: 2s
• Zapojení vodičů: červený +10-36V, černý GND, žlutý RS485 A  a bílý RS485 B
• Montáž čidla: z venku na dno nádoby
• Hmotnost: 30g

Specifikace DS1603AQ:

• Výstup: analogové napětí 0-5V
• Napájecí napětí: 10-36V
• Průměrná spotřeba: <25mA
• Velikost slepé zóny: ≤50mm
• Délka detekční zóny: 50-1000 mm
• Operační cyklus: 1s
• Odezva z kapaliny: 2s
• Zapojení vodičů: červený +10-36V, černý GND, žlutý OUT  a bílý nezapojen
• Výpočet výšky: S = (namerene_napeti / 5000) * 1000 naměřená hodnota se zadává v mV a výsledná výška je v mm
• Montáž čidla: z venku na dno nádoby
• Hmotnost: 30g

Specifikace DS1603L:

• Výstup: UART
• Napájecí napětí: 3,3-12V
• Datové napěťové úrovně: 5V
• Průměrná spotřeba: <25mA
• Velikost slepé zóny: ≤50mm
• Délka detekční zóny: 50-2000 mm
• Operační cyklus: 1s
• Odezva z kapaliny: 2s
• Zapojení vodičů:  V1.0 = červený +3,3-12V, černý GND, žlutý RX  a bílý TX
                               V2.0 = červený +3,3-12V, černý GND, žlutý TX  a bílý Nezapojen
• Montáž čidla: z venku na dno nádoby
• Hmotnost: 30g

Specifikace DS1603NF:

• Napájecí napětí: 10-36V
• Průměrná spotřeba: <25mA
• Výstupní proud: max. 0,5A
• Velikost slepé zóny: ≤50mm
• Délka detekční zóny: 50-2000 mm
• Operační cyklus: 1s
• Odezva z kapaliny: 2s
• Zapojení vodičů: červený +10-36V, černý GND, žlutý OUT H  a bílý OUT L
• Montáž čidla: z venku z boku nádoby
• Hmotnost: 30g

Maximální síla stěny nádoby: 5mm

Součástí dodávky:

• 1ks Ultrazvukový senzor hladiny vody DS1603

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
