LaskaKit XC6220 modul stabilizátoru s low Iq 3.4-6V 3.3V/1A Jen Po Omezenou Doba

LaskaKit XC6220 modul stabilizátoru s low Iq 3.4-6V 3.3V/1A Jen Po Omezenou Doba

Původní cena byla: 58,00 Kč.Aktuální cena je: 30,16 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003YW3 Kategorie: Štítek:

Popis

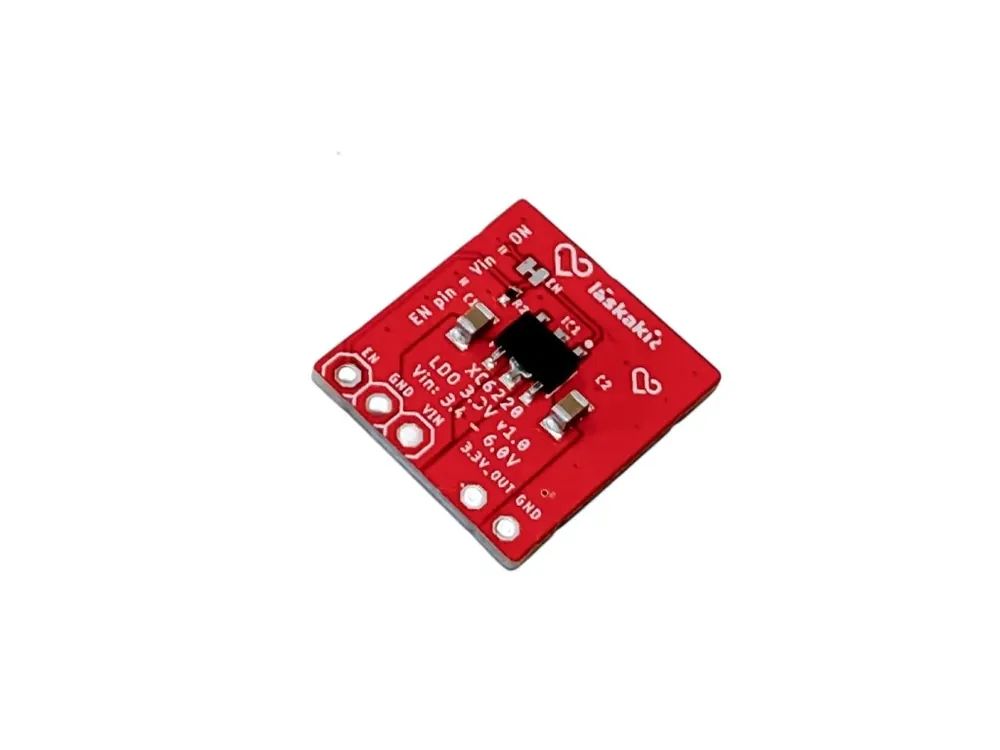

Malý modul s LDO regulátorem napětí na bázi obvodu XC6220B, určený pro stabilizaci na pevné výstupní napětí 3,3 V. Modul je navržený s velkou měděnou plochou na spodní straně pro lepší odvod tepla a možnost nasazení hliníkového chladiče.

Detailní popis produktu

Malý modul s LDO regulátorem napětí na bázi obvodu XC6220B, určený pro stabilizaci na pevné výstupní napětí 3,3 V. Modul je navržený s velkou měděnou plochou na spodní straně pro lepší odvod tepla a možnost nasazení hliníkového chladiče. Díky kompaktním rozměrům, nízkému klidovému proudu a jednoduchému zapojení je ideální pro napájení mikrokontrolérů, senzorů a dalších periferií pracujících na 3,3 V.

Specifikace:

  • Integrovaný obvod: XC6220B
  • Vstupní napětí: 3,4–6,0 V
  • Výstupní napětí: 3,3 V (pevné)
  • Maximální výstupní proud: až 1 A (s dostatečným chlazením)
  • Dropout napětí: typicky ~0,2 V při 500 mA
  • Klidový proud (Iq):
    • Power Save mode ~8 µA (Vin=Vce=Vout(t)+1.0V Iout=0.1mA )
    • High Speed mode ~53 µA (Vin=Vce=Vout(t)+1.0V Iout=10mA )
  • Ochrana: proti přehřátí a zkratu
  • Kondenzátory: 10 µF vstupní / 10 µF výstupní
  • Vývody: VIN, VOUT, GND, EN (enable pin)
  • Velká měděná plocha na spodní straně pro odvod tepla

Měření:

Provedení Vstupní napětí Výstupní napětí Výstupní proud Ztrátový výkon Max. teplota
Bez chladiče 4.2 V 3.3 V 1000 mA ≈ 0,9 W 80 °C
Bez chladiče 5.5 V 3.3 V 500 mA ≈ 1,1 W 88 °C
S chladičem 4.2 V 3.3 V 1100 mA* ≈ 1,0 W 76 °C
S chladičem 5.5 V 3.3 V 1000 mA ≈ 2,2 W 86 °C

*Při proudu 1000mA měl pouhých 60°C!

Součástí dodávky:

  • 1x LaskaKit XC6220 modul stabilizátoru s low Iq 3.4-6V 3.3V/1A

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků odpovídají reálnému produktu, ale ve výjimečných případech se může lišit například barevné provedení chladiče.
  • Chladič a kolikové lišty nejsou součastí balení

Doplňkové parametry

Kategorie: LDO regulátory
Záruka: 2 roky
Hmotnost: 0.002 kg
Výstupní napětí fixní: 3.3V
Výstupní proud max.: 1-3A
Funkce Konstantní proud: ne
Vstupní napětí max.: 5-12V
Vstupní napětí min.: Do 4V
Max. Výkon: 3-5W
