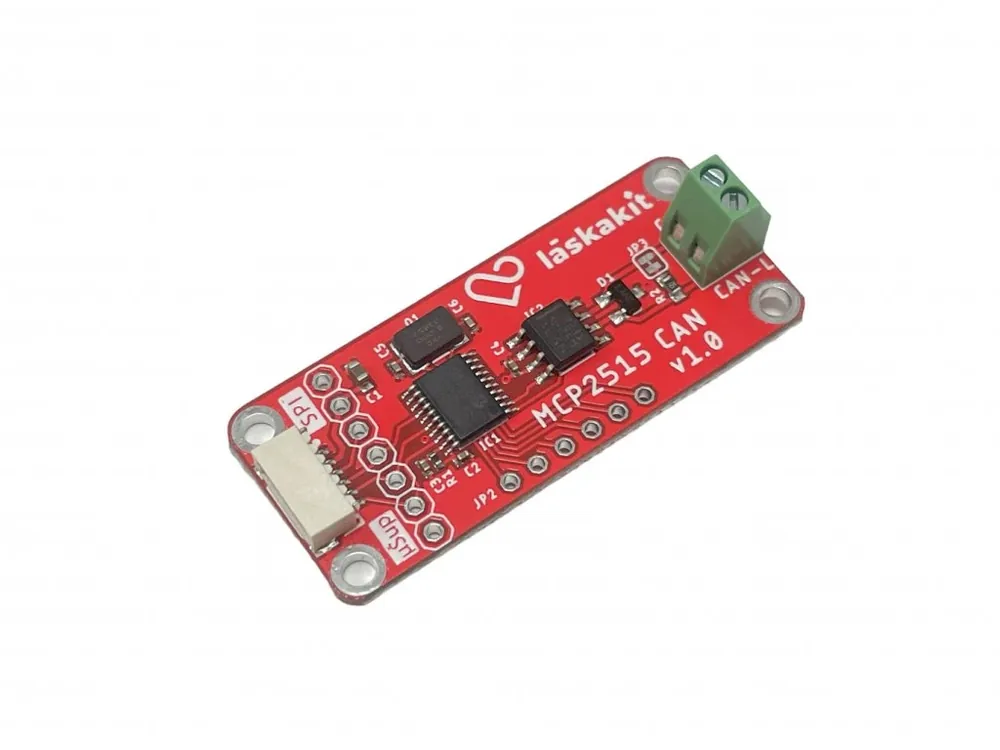

LaskaKit MCP2515 CAN Bus Modul Omezená Nabídka

Popis

Převodník mezi sběrnicemi SPI a CAN, která se nejčastěji používá v autech, tento modul se tak hodí pro užití v projektech, kde je toto nutné.

Detailní popis produktu

Na dlouhé vzdálenosti se SPI nebo I2C sběrnice opravdu nehodí. My to víme, proto jsme navrhli modul nazvaný MCP2515-CAN, které komunikuje skrze CAN sběrnici.

Na malém modulu jsou osazeny všechny potřebné obvody pro rychlou komunikaci a ještě rychlejší vývoj tvého projektu.

Na jedné straně modulu je dvou pinový konektor pro připojení CAN sběrnice, na straně druhé pak SPI uŠup nebo 2.54mm (neosazený) hřebínek pro vyvedení k mikrokontroléru na tvé desce. Je jedno, jestli je to ESP32, Raspberry Pi nebo Arduino. Stačí, aby napětí logiky bylo 3.3V.

Specifikace:

• Standard V2.0B
• Komunikační rychlost: 1 Mb/s až 8-bytové datové pole
• Napájecí napětí: 3.3V DC
• Rozhraní: SPI 3.3V
• Zakončovací odpor: 120 Ω
• Impedanční přizpůsobení pro přenos na dlouhou vzdálenost
• Velikost: 44.3×18.7mm

Součástí dodávky:

• 1ks LaskaKit MCP2515 CAN Bus Modul

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Při připojování k RPi je potřeba připojit i INT signál, který není na uŠup konektoru. Pokud se nepřipojí, tak to vypadá, že se zařízení našlo, ale při pokusu o inicializaci se zvláštním způsobem řízne.
