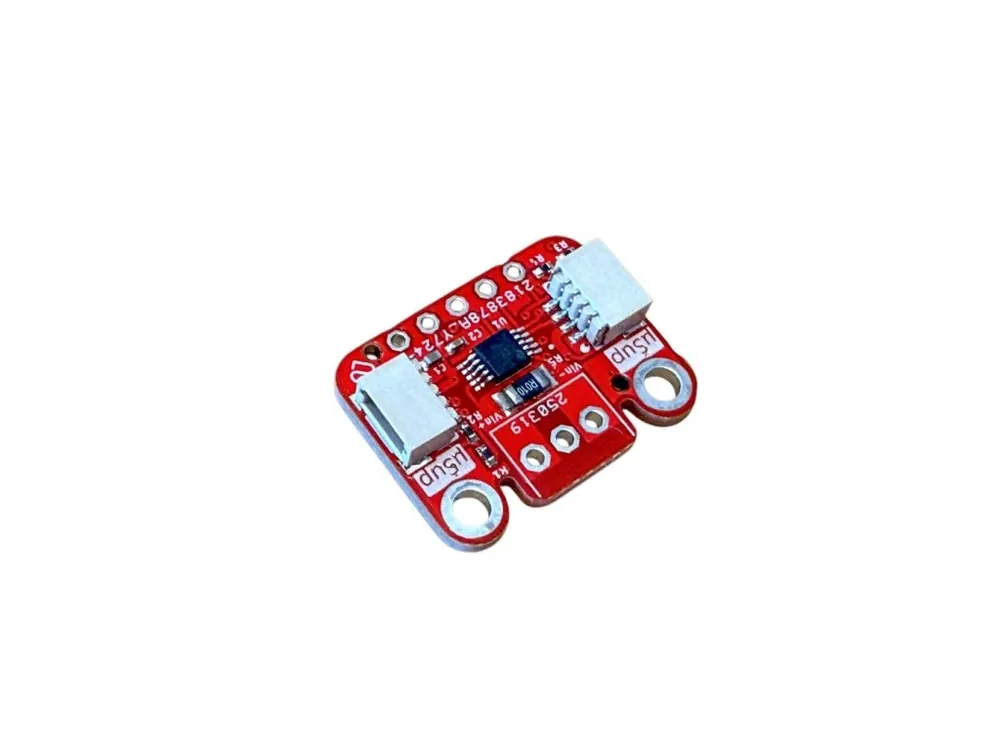

LaskaKit INA226 sensor pro měření napětí, proudu a výkonu Výhodná Nabídka

Popis

Kompletní monitoring zařízení zahrnující baterii a třeba i solární panel nebo stejnosměrný motor není jen tak.

Detailní popis produktu

Kompletní monitoring zařízení zahrnující baterii a třeba i solární panel nebo stejnosměrný motor není jen tak.

LaskaKit INA226 je přesný digitální senzor určený k měření napětí, proudu a výpočtu elektrického výkonu. Založený je na čipu INA226 od Texas Instruments, který komunikuje přes sběrnici I2C. Modul je ideální pro sledování napájení v embedded systémech, bateriových aplikacích, vývoji elektroniky nebo testování odběru zařízení. Jeho hlavním účelem je umožnit přesný a spolehlivý způsob měření napětí na vstupu a spotřeby proudu pro různé aplikace, včetně napájení embedded systémů, solárních panelů, baterií, motorů, LED osvětlení a dalších zařízení.

Náš modul s INA226 je osazen dvěmi uŠup konektory. Díky nim jedoduše propojíš modul s řídící deskou a dalšími moduly.

Připojit to můžeš nejen do našich vývojových kitů jako jsou univerzální Meteo Mini s možností připojení solárního panelu, jednoduše programovatelný ESP32-DEVKit, velmi úsporný a malý kit ESP32-C3 LPKit, ESPInk s ESP32 a velkým 4.2″ ePaper nebo populárním kitem s ESP32 a 3.5″ TFT displejem.

Nakonec, není nutné používat pouze naše desky – použít můžeš téměř kterékoliv Arduino, jednodeskový počítač Rock Pi nebo Raspberry Pi či jiné vývojové kity s I2C sběrnicí.

U poslední dodávky nastala chyba a na desce jsou otočeny popisy VIN+ a VIN-. Zapojení funguje, ale čip bude vypisovat zápronou hodnotu. Chyba bude opravena u příští dodávky.

Specifikace:

• Čip: INA226
• Měřené veličiny: napětí, proud, výkon
• High-Side nebo Low-Side snímání
• Napájecí napětí: 2.7-5.5V
• Odběr proudu v režimu spánku: 330μA
• Odběr proudu v shutdown mode: 0.5μA
• Rozsah měření:
  • Proudu: 8A
  • Napětí: 0V-36V
• Rozlišení převodu: 12bit
• Vysoká přesnost:
  • 0.1% chyba zesílení – gain error (max.)
  • 10μV offset (max.)
• Odpor snímacího rezistoru: 0.01Ω
• 4 programovatelný I2C adresy
• Pracovní teplota: -25-85°C.
• Rozměr: 21.8×16.4mm.
• Svorkovnice (není součastí balení)

Součástí dodávky:

• 1ks LaskaKit INA226 sensor pro měření napětí, proudu a výkonu
• 1ks 5 pinová lišta

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
