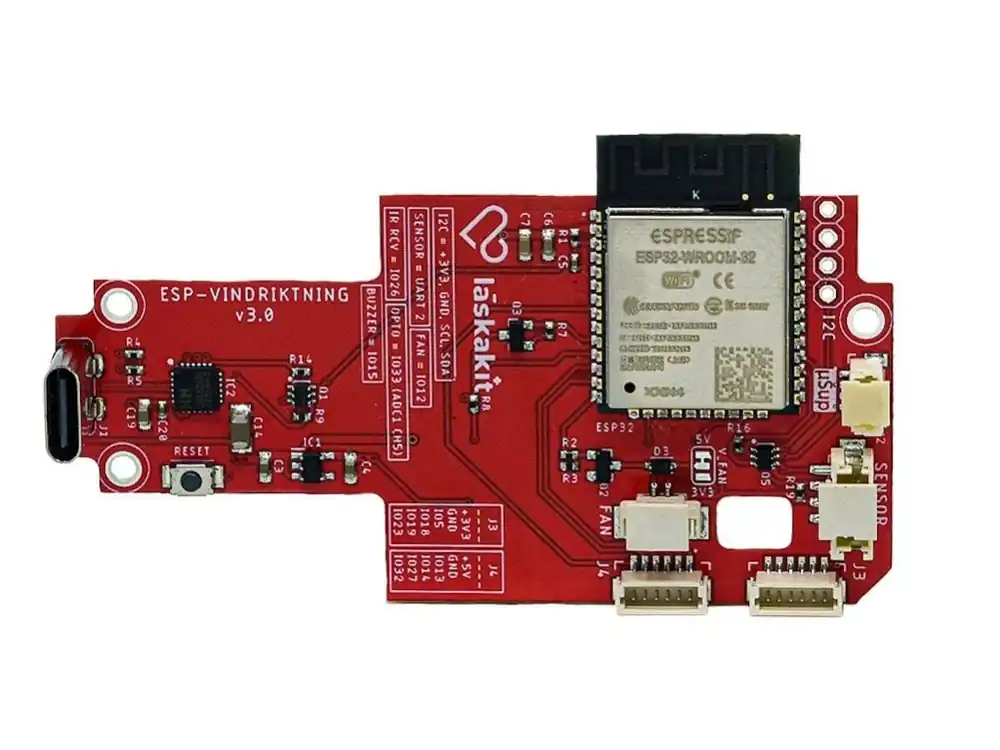

LaskaKit ESP-VINDRIKTNING ESP-32 I2C Ověřený

Popis

LaskaKit ESP-VINDRIKTNING ESP-32 I2C

Detailní popis produktu

ESP VINDRIKTNING – rozměrově a konektorově kompatibilní deska s IKEA VINDRIKTNING – senzoru pro měření kvality vzduchu na základě částic. Narozdíl od originální desky, ESP VINDRIKTNING je založena na modulu ESP32. Jen tato změna významně vylepšuje celé čidlo pro měření kvality vzduchu na základě částic PM2.5. Data z čidla totiž zpřístupňuje skrze Wi-Fi a Bluetooth, který ESP32 obsahuje. Oproti původní desce, na ESP VINDRIKTNING můžeš připojit i další čidla skrze I2C konektor – čidlo teploty, vlhkosti, tlaku, osvětlení nebo třeba CO2 – záleží jen na tobě. Programování ESP32 a napájení celého zařízení probíhá skrze USB-C konektor. Stejně jako originální deska, tak i tato obsahuje LED pro světelnou indikaci koncentrace částic. Aby bylo možné zobrazovat i stavy jiných čidel, jsou na desce použity 3 inteligentní RGB LED WS2812 a tak se dají zobrazovat stavy dalších dvou čidel nezávisle na sobě. Deska obsahuje další dva konektory pro připojení dalších periferií. Osazen je i snímač okolního osvětlení. Aby nedošlo k ovlivňování svitem LED na desce, pracuje fototranzistor v infračerveném spektru – 880nm. ESP VINDRIKTNING má rozměry zvoleny podle dostupného prostoru v krabičce a tak po odšroubování 3 šroubů, stačí ESP VINDRIKTNING zastrčit a opět zašroubovat.

Deska je osazena delším USB konektorem, než je u originální desky a je tak nutné lehce zvětšit otvor v krabičce, aby bylo možné konektor prostrčit a krabičku sestavit. Je to z důvodu nedostupnosti krátkého konektoru, který by měl kromě napájecích pinů dostupné i datové piny.

Aktuální vybavenost desky se liší podle konkrétní verze desky a podrobnosti naleznete na našem GitHubu – odkaz v sekci Související soubory.

Specifikace:

• Verze: 3.0
• Čip: Espressif ESP32-WROOM-32
• Podpora ESPHome
• 3ks WS2812 na GPIO 25
• Vhodné kabely pro sběrnice I²C (například pro náš CO₂ sensor SCD41)
• Rozměry: 75.4×38.5x12mm

Součástí dodávky:

• 1ks LaskaKit ESP-VINDRIKTNING ESP-32 I2C

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
