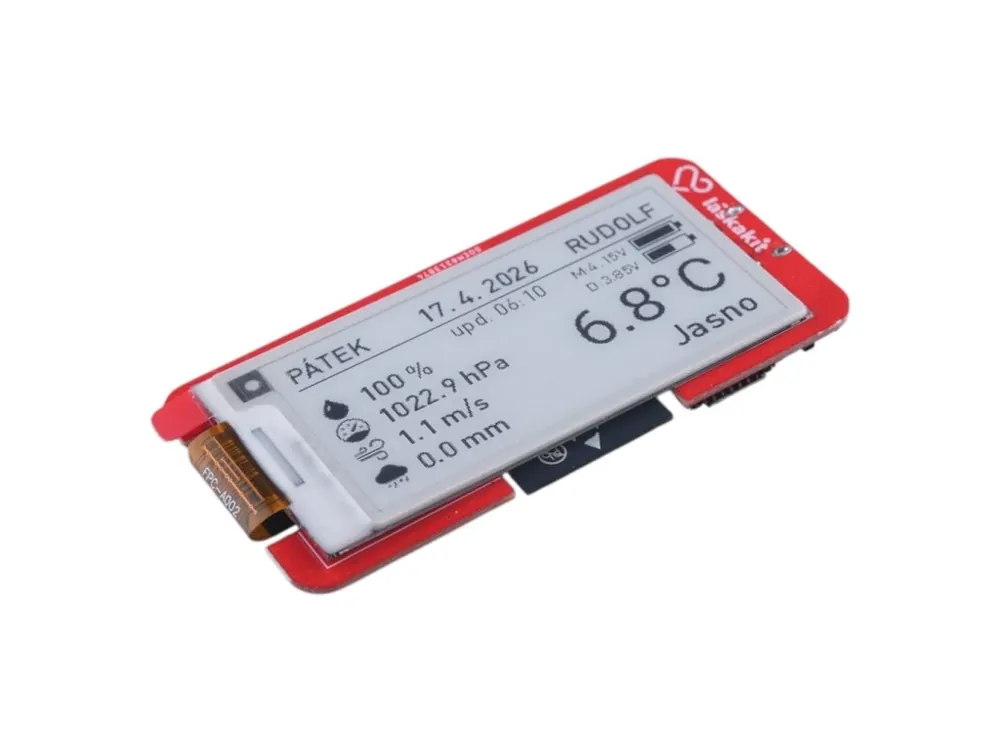

Dokud Zásoby Vydrží LaskaKit ESPink-Shelf-2.13 ESP32 e-Paper

Popis

Malá, designově povedá vývojová deska, která byla navržena především na co nejnižší spotřebu proudu a pohodlné programování.To je ESPink Shelf 213, deska osazené ePaper o velikosti 2.13″

Detailní popis produktu

Malá, designově povedá vývojová deska, která byla navržena především na co nejnižší spotřebu proudu a pohodlné programování.To je ESPink Shelf 213, deska osazené ePaper o velikosti 2.13″

A jak jsme dosáhli tak nízké, 12.5 uA, spotřeby? ESP32 je výkonný čip umožňující se připojit na Wi-Fi a Bluetooth, ale kromě toho je velmi úsporný, cca 5 uA, i v režimu hlubokého spánku (tzv. deep-sleep mode).

Deska podporuje populární projekt Živý Obraz, který výrazně zjednodušuje použití ePaper displeje k zobrazení fotografií, (google, outlook, apple) kalendáře, kurzů, hodnot z meteostanic, předpovědi počasí a mnoho dalšího. Není nutné psát kód, stačí nahrát správný typ ePaper a desky skrze webové prostředí a dodržet postup popsaný v dokumentaci.
Program nahraješ přes webové prostředí na této stránce a stačí zvolit desku LaskaKit ESPink 2.x a typ ePaperu GDEY0213B74, do budoucna i s nové displeje 2.13 palců – podle toho, co sis objednal.

ePaper spotřebovává energii zejména při přepisu data na displeji, každá uA se ale počítá a tak jsme přidali na napájení MOSFET, kterým odpínáme napětí v případě, že ePaper není aktualizován.

Tím ale ještě nekončíme – na desce je i uŠup konektor, to je 4 pinový konektor ke kterému máme bohaté příslušenství a má standardní rozměr a pinout. 3,3V napájení, GND a a I2C sběrnici. Mezi příslušenství patří kabely různých délek zakončené steným konektorem, kabely zakončený dupont dutinkami nebo kabely zakončené háčky pro rychlé a spolehlivé testování.

Napájení I2C konektoru lze také odpojit napájení stejně jako ePaperu – MOSFET spínače jsou řízení GPIO2.

Specifikace:


Součásti dodávky:

• 1ks LaskaKit ESPink-Shelf-2.13 ESP32 e-Paper

Poznámka:

• Rámeček a baterie nejsou součastí balení
• Pro Živýobraz.eu použij rozlišení 128X250
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• 3.3V Stabilizátor na desce má maximální výstup 600mA. Kvůli tomu zbývá pro periferie pouze ~100-200mA. Ber to v potaz při tvorbě projektu.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
