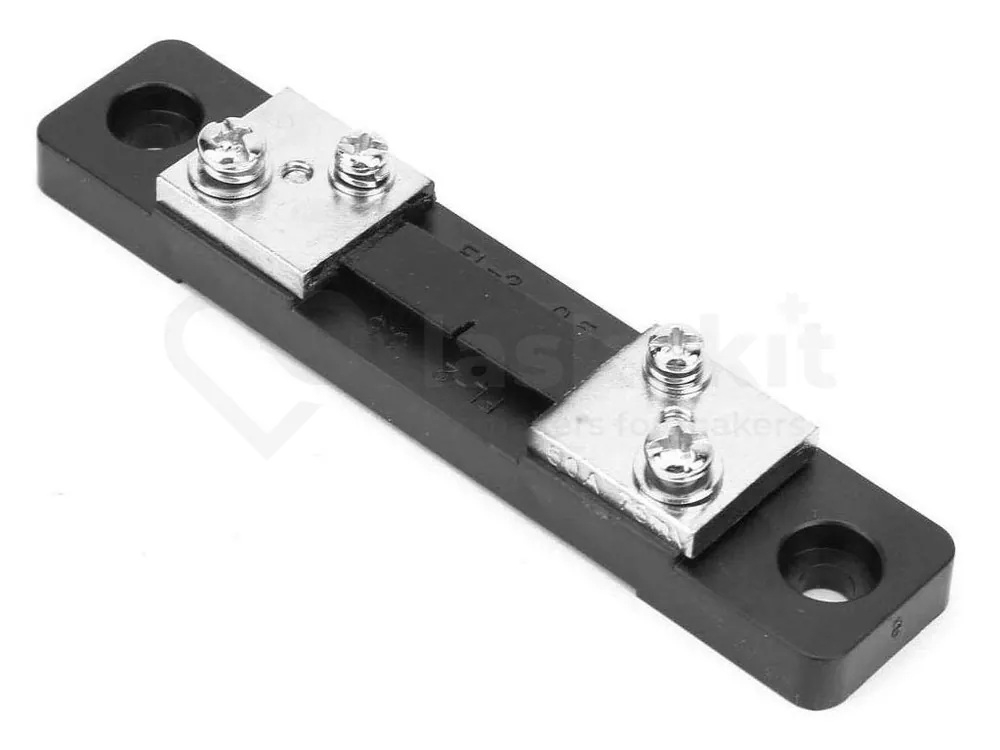

Dokud Zásoby Vydrží Bočník, Shunt rezistor pro měření proudu

Popis

Bočník je rezistor s velmi nízkým odporem, který je zapojen sériově se zátěží (spotřebičem) v elektrickém obvodu. Jeho účelem je měřit nebo detekovat proud, který prochází zátěží.

Detailní popis produktu

Bočník je rezistor s velmi nízkým odporem, který je zapojen sériově se zátěží (spotřebičem) v elektrickém obvodu. Jeho účelem je měřit nebo detekovat proud, který prochází zátěží. Když proud prochází zátěží (a tedy i bočníkem), na bočníku se vytváří úbytek napětí, který je přímo úměrný velikosti procházejícího proudu podle Ohmova zákona. Tento úbytek napětí lze následně změřit pomocí voltmetru.

Specifikace:

• Jmenovitý úbytek napětí: 75 mV (při dosažení jmenovitého proudu)
• Jmenovitý proud: 50A, 100A (dle výběru)
• Tolerance: ±0,5 %
• Dovolené přetížení: Až 120 % jmenovitého proudu, maximálně po dobu 2 hodin
• Teplota: od -40 °C do +60 °C
• Relativní vlhkost: maximálně 95 % při teplotě 35 °C
• Ohřev při zatížení:
  • Pro jmenovitý proud do 50 A: ohřev nesmí překročit 80 °C
  • Pro jmenovitý proud 50 A a více: ohřev nesmí překročit 120 °C
• Rozměry cca:
  • 50A: 119,5x25x20mm
  • 100A: 104x22x25mm

Součástí dodávky:

• 1ks Bočník, Shunt rezistor pro měření proudu

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
