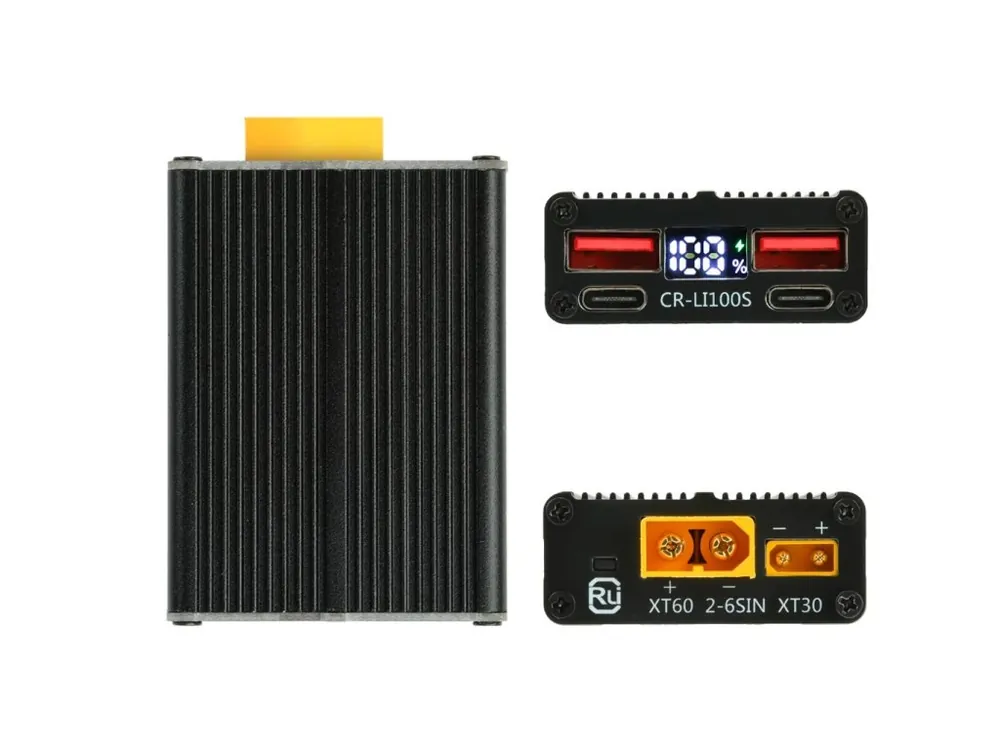

Časově Omezené Modul rychlonabíjení CR-LI100S 2-7S 100W, USB s displejem

Popis

Modul rychlonabíjení CR-LI100S je výkonný USB-PD modul určený pro lithium-iontové bateriové packy v konfiguraci 2S až 7S.

Detailní popis produktu

Modul rychlonabíjení CR-LI100S je výkonný USB-PD vybíjecí modul určený pro lithium-iontové bateriové packy v konfiguraci 2S až 7S (pro LiFePO4, max 6S pro Li-Pol/Li-Ion).

Nabízí podporu moderních standardů rychlého nabíjení až do výkonu 100 W a je vybaven přehledným displejem zobrazujícím provozní údaje. Díky vysoké účinnosti a univerzálnímu použití je vhodný pro DIY projekty, powerbanky, záložní zdroje i vývojové aplikace.

Popis DPS:

Specifikace:

• Model: CR-LI100S
• Podporované baterie:
  • Li-ion / Li-pol: 2S–6S
  • LiFePO4:  2S–7S
• Vstupní napětí baterie: cca 7,4–29,4 V
• Maximální výstupní výkon dle počtu článků:
  • 2S (Li-ion / LiFePO4): max. 30 W
  • 3S (Li-ion / LiFePO4): max. 45 W
  • 4S (Li-ion / LiFePO4): max. 60 W
  • 5S, 6S (Li-ion / LiFePO4): max. 100 W
  • 7S (LiFePO4): max. 100 W
• USB výstup: USB-A / USB-C
• Vstupní konektory: XT60 / XT30
• Podporované nabíjecí standardy:
  • USB Power Delivery (PD): automatická detekce a vyjednávání napětí 5 V / 9 V / 12 V / 15 V / 20 V podle připojeného zařízení, podpora vysokých výkonů až do 100 W
  • Qualcomm Quick Charge (QC 2.0 / 3.0): rychlé nabíjení kompatibilních zařízení s plynulou regulací výstupního napětí a vyšší účinností
  • Huawei Fast Charge Protocol (FCP): podpora rychlonabíjení vybraných zařízení Huawei
  • Samsung Adaptive Fast Charging (AFC): optimalizované rychlé nabíjení zařízení Samsung
  • Apple 2.4A: identifikace Apple zařízení a optimalizace nabíjecího proudu pro iPhone a iPad
  • BC1.2 (Battery Charging Specification): kompatibilita se standardním USB nabíjením pro starší zařízení
• Výstupní napětí: adaptivní dle standardu (např. 5 V / 9 V / 12 V / 15 V / 20 V)
• Displej: integrovaný digitální displej (napětí, proud, výkon)
• Účinnost: vysoká, optimalizovaná pro rychlonabíjení
• Ochrany: Zkrat, přepětí

Návod k použití:

• 1. Připojení baterie: Připojte bateriový pack  k napájecím svorkám modulu. Dbejte na správnou polaritu a odpovídající jmenovité napětí baterie.
• 2. Kontrola napětí: Po připojení baterie se na displeji zobrazí vstupní napětí bateriového packu. Pokud se displej nerozsvítí, okamžitě zkontrolujte zapojení.
• 3. Připojení zařízení: Připojte nabíjené zařízení k USB-A nebo USB-C portu. Modul automaticky vyjedná vhodný nabíjecí protokol (PD, QC, AFC apod.).
• 4. Rychlonabíjení: Pokud zařízení podporuje rychlé nabíjení, modul přepne na vyšší napětí a výkon dle možností baterie a počtu článků.
• 5. Sledování provozu: Displej zobrazuje aktuální výstupní napětí, proud a výkon. Maximální dosažitelný výkon závisí na počtu článků a stavu baterie.
• 6. Odpojení: Po ukončení nabíjení nejprve odpojte USB zařízení, poté případně bateriový pack.

Důležitá upozornění:

• Chlazení: Při vysokém výkonu (nad cca 60 W) zajistěte dostatečné chlazení modulu.
• Baterie: Používejte pouze kvalitní bateriové články s dostatečnou proudovou zatížitelností a s BMS.
• Ochrany: Modul obsahuje základní ochrany, nenahrazuje však plnohodnotný BMS systém.
• Bezpečnost: Modul není určen pro přímé použití bez odborných znalostí v hotových spotřebních zařízeních.

Obsah balení:

• 1x Modul rychlonabíjení CR-LI100S

Poznámka:

• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
