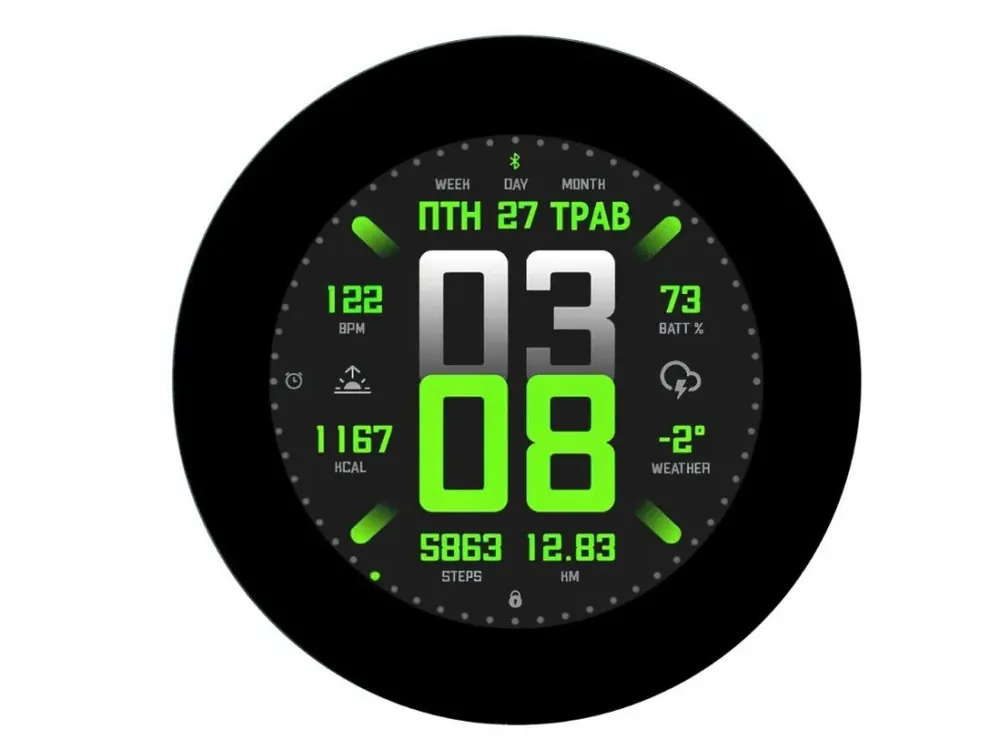

Autentický WaveShare ESP32-S3 Round 2.1" 480×480 IPS Touch WiFi Modul

Popis

Waveshare ESP32-S3-Touch-LCD-2.1 je kompaktní vývojová deska s kruhovým 2,1″ IPS displejem a kapacitním dotykovým panelem, postavená na výkonném čipu ESP32-S3 s Wi-Fi a Bluetooth 5 (BLE).

Detailní popis produktu

Waveshare ESP32-S3-Touch-LCD-2.1 je kompaktní vývojová deska s kruhovým 2,1″ IPS displejem a kapacitním dotykovým panelem, postavená na výkonném čipu ESP32-S3 s Wi-Fi a Bluetooth 5 (BLE). Díky rozlišení 480 × 480 px, 8 MB PSRAM a 16 MB Flash zvládne plynule běh grafických rozhraní v knihovně LVGL, takže je ideální pro tvorbu HMI panelů, smart home ovladačů, chytrých hodin, meteostanic nebo přístrojových ukazatelů. Na desce najdete i 6osý senzor pohybu QMI8658, RTC obvod PCF85063, slot pro microSD kartu, bzučák a nabíjecí obvod pro Li-Ion akumulátor – deska tak může fungovat samostatně na baterii.

Displej je připojen přes paralelní rozhraní RGB, což zajišťuje výrazně vyšší obnovovací frekvenci než u běžných SPI displejů a plynulé animace i při plnoplošném překreslování. Dotyková vrstva komunikuje po I2C včetně signálu přerušení, takže procesor není zatěžován zbytečným dotazováním. O nahrávání programu se stará převodník USB-to-UART CH343P s automatickým download obvodem – firmware nahrajete bez mačkání tlačítek BOOT a RESET. Druhý, nativní USB Type-C port lze využít jako USB zařízení (např. HID klávesnice, myš nebo virtuální disk). Část vývodů je vyvedena na 12pinovou lištu společně s I2C a UART konektory, takže lze snadno připojit externí senzory či periferie. Přítomnost RTC obvodu s vlastní záložní baterií umožňuje udržovat čas i při odpojeném napájení, což je klíčové pro datalogging na microSD kartu nebo pro aplikace typu chytrý budík. Programovat lze v Arduino IDE i v ESP-IDF, k dispozici jsou hotové ukázkové projekty, testovací firmware, schéma zapojení a 3D model, návrh grafického rozhraní usnadní podpora SquareLine Studio.

Specifikace:

• Čip: ESP32-S3R8 (Xtensa 32bit LX7 dual-core, až 240 MHz)
• Paměť: 512 kB SRAM, 384 kB ROM, 8 MB PSRAM, 16 MB Flash
• Konektivita: Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 5 (BLE), integrovaná antena + konektor IPEX Gen 1 pro externí antenu (nutné přepájení rezistoru)
• Displej: 2,1″ IPS TFT, kruhový, řadič ST7701S, rozhraní RGB (paralelní)
• Rozlišení: 480 × 480 px
• Barvy: 262 tis. (kvůli omezení ESP32-S3 se využívá RGB565, tj. 65 tis. barev)
• Podsvícení: řízené z GPIO6 (možnost regulace jasu)
• Dotyková vrstva: kapacitní, řadič CST820, rozhraní I2C s podporou přerušení (bez multi-touch)
• Senzor pohybu: QMI8658 – 6osý (3osý gyroskop + 3osý akcelerometr)
• RTC: PCF85063 s konektorem pro dobíjecí záložní baterii
• Paměťová karta: slot microSD (TF), formát FAT32
• Další prvky: bzučák, expandér GPIO TCA9554PWR, přepínač UART FSUSB42UMX, LDO ME6217C33M5G (max. 800 mA), měření napětí baterie (GPIO4)
• Napájení: USB Type-C 5 V nebo Li-Ion/Li-Pol akumulátor 3,7 V (konektor MX1.25 2pin, včetně nabíjení a vybíjení)
• Konektory: USB Type-C (nativní full-speed USB), USB-to-UART Type-C (převodník CH343P s automatickým nahráváním), 12pinová vývodová lišta, I2C konektor, UART konektor
• Vývody na 12pinové liště: GND, VBUS (5 V), D− (GPIO19), D+ (GPIO20), GND, 3V3, SCL (GPIO7), SDA (GPIO15), TXD (GPIO43), RXD (GPIO44), NC, GPIO0
• Tlačítka: RESET, BOOT, tlačítko napájení z baterie
• Indikace: LED napájení, LED nabíjení
• Vývojová prostředí: Arduino IDE (deska esp32 by Espressif ≥ 3.0.0, LVGL 8.3.10), ESP-IDF (plugin Espressif IDF ≥ 5.3.1), podpora SquareLine Studio
• Rozměry: kruhová deska, Ø 75 mm (±0,1 mm)

Obsah balení:

• 1× vývojová deska Waveshare ESP32-S3-Touch-LCD-2.1

Poznámka:

• Obsazené adresy na I2C sběrnici: 0x15, 0x20, 0x51, 0x6B, 0x7E.
• Vývody SCL (GPIO7) a SDA (GPIO15) jsou propojeny s interními čipy a nelze je použít jako běžné GPIO.
• 4pinový UART konektor je funkční pouze tehdy, když není zapojen UART Type-C port.
• Displej nepodporuje multi-touch (rozpozná pouze jeden dotyk).
• RTC obvod si při odpojení napájení neuchová čas, pokud není připojena záložní RTC baterie.
• microSD karta i záložní RTC baterie nejsou součástí balení.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
