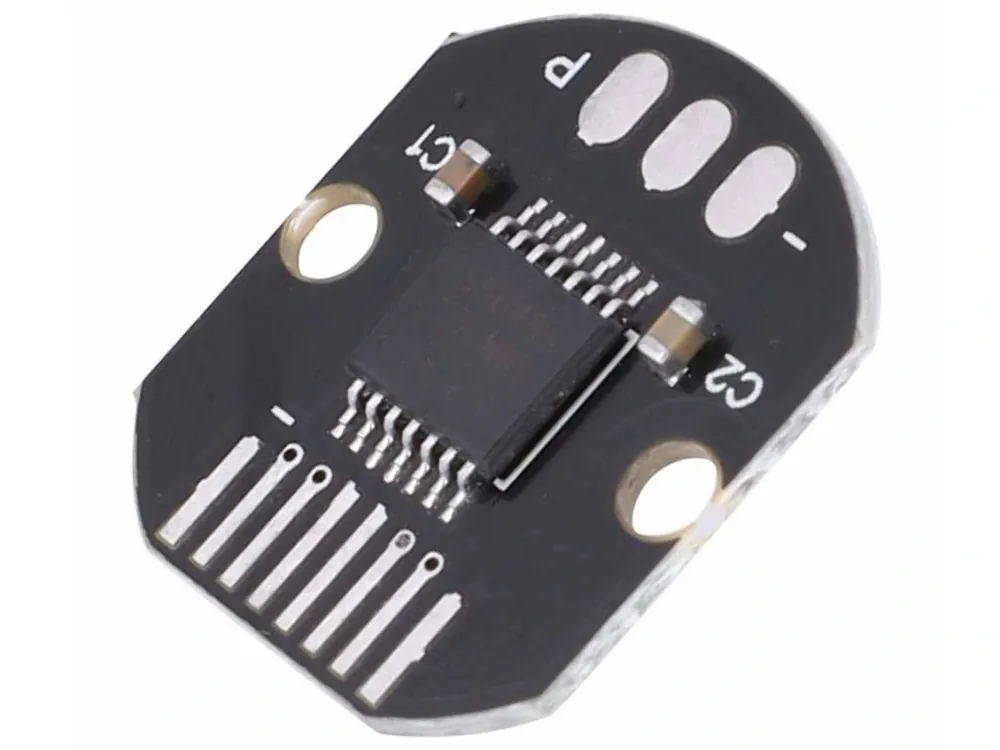

Autentický Magnetický rotační enkodér AS5048A, SPI, PWM

Popis

Bezkontaktní magnetický rotační enkodérAS5048A s komunikačním rozhraním SPI, nebo PWM.

Detailní popis produktu

AS5048 je snadno použitelný snímač úhlu polohy v rozsahu 360° se 14bitovým rozlišením. IC měří absolutní polohu rotace magnetu. Skládá se z Hallových senzorů, A/D převodníku a obvodu pro zpracování digitálních signálů. Informace o absolutní poloze magnetu je přímo přístupná přes PWM výstup, nebo ji lze číst pomocí standardního SPI rozhraní. Nulovou polohu lze naprogramovat pomocí příkazu zaslaným na SPI rozhraní. To zjednodušuje montáž celého systému, protože nulová poloha magnetu nemusí být mechanicky zaručena. Senzor toleruje nesouosost, kolísání vzdálenosti vzduchové mezery, kolísání teploty a také vnější magnetické pole. Tato robustnost a široký teplotní rozsah činí IC ideálním pro snímání úhlu natočení v průmyslovém a lékařském prostředí.

Specifikace:

• Snímací čip: AS5048A
• Napájecí napětí: 5V DC
• Logická napětí: 3,3V
• Rozlišení: 14-bit (0.0219°/LSB)
• Přesnost: 0,05°
• Komunikační rozhraní: SPI, PWM
• Rozsah vzduchové mezery mezi magnetem a snímačem: 0,5-3mm
• Rozsah pracovních teplot: -40-150°C
• Rozměry modulu: 15x17x1,9mm
• Rozměry magnetického kroužku: Vnější ø10, vnitřní ø5mm, tloušťka: 1.6mm

Součástí dodávky:

• 1ks Magnetický rotační enkodér AS5048A, SPI, PWM
• 1ks Magnetický kroužek
• 1ks Propojovací kablík 3pin

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
