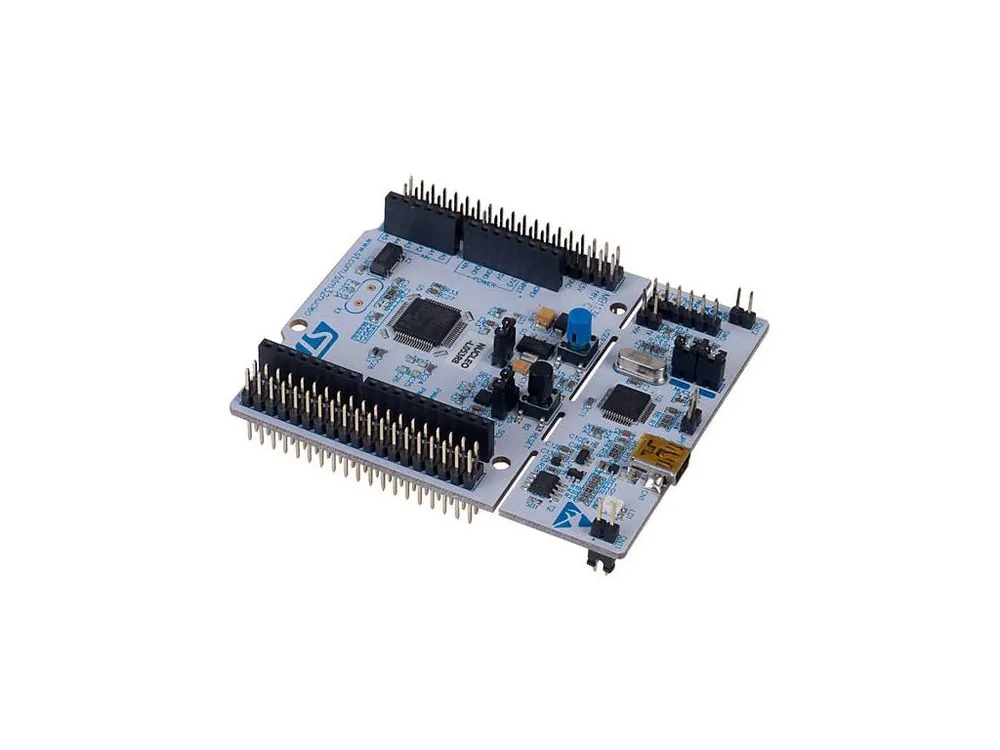

ARM STM32 NUCLEO-L053R8 Nucleo-64 Vývojová deska

Mikrokontrolery STM32L053 obsahují vysoce výkonné ultra nízkopříkonové 32-bitové jádro RISC ARM®Cortex®-M0+ pracující s frekvencí až 32MHz, vysokorychlostní vestavěné paměti Flash 64kB a SRAM 8kB, bohatý počet vylepšených I/O portů a periferií připojených ke dvěma sběrnicím APB. Mikrokontroler nabízí jeden12bitový ADC převodník s 16kanály, jeden jednokanálový 12bitový DAC převodník, tři univerzální 16bitové časovače – jeden se 6kanály a dva se 2kanály, jeden 16bitový ultra nízkopříkonový, jakož i standardní a pokročilá komunikační rozhraní: dvě I2C, čtyři SPI, dva USART, USB 2.0, LCD driver.

Díky těmto vlastnostem je řada mikrokontrolerů STM32L053 vhodná pro širokou škálu aplikací, jako jsou motorové pohony, řízení aplikací, lékařské a ruční přístroje, PC a herní periferie, platformy GPS, průmyslové aplikace, PLC, invertory, tiskárny, skenery, poplašné systémy, videotelefony a další.

Tato vývojová deska umožňuje komukoli vyzkoušet nové nápady a rychle vytvořit prototypy s jakýmkoli MCU STM32. Sdílením konektorů Arduino a pinových lišt ST Morpho lze desky STM32 Nucleo snadno rozšířit velkým počtem specializovaných aplikačních hardwarových doplňků.

Desky STM32 Nucleo integrují programátor/debugger ST-Link V2, takže pro vývoj není potřeba žádný další hardware. U těchto desek je programátor navržen jako odlamovací modul, a tak ho lze v případě potřeby od desky oddělit a používat samostatně.

Specifikace:

Mikrokontroler STM32L053R8

• Frekvence CPU až 32MHz
• FLASH 64KB
• SRAM 8KB
• EEPROM 2KB
• 1 x 12bit ADC 16 kanálů
• 1 x 12bit DAC 1 kanál
• 7 x DMA
• Časovače:
  • 1 x 16bitový časovač, každý s až 6 kanály
  • 2 x 16bitový časovač, každý s až 2 kanály
  • 1 x 16bitový ultra low power
  • 2 x Watchdog časovač (Independent a Window)
  • 24bit SysTick časovač
• 2 x I2C (SMBus/PMBus)
• 2 x USART (ISO 7816 interface, LIN, IrDA, modem control)
• 1 x low power USART
• 4 x SPI 16Mbps
• 1 x USB 2.0 detekce nabíjení a LPM
• 1 x obvod reálného času – RTC
• 2 x ultra low power analogový komparátor
• 1 x LCD driver
• 24 kanálů pro kapacitní snímání
• CRC calculation unit, 96-bit unikátní ID
• Oscilátory, reset a správa napájení:
  • Napájení 1.65 – 3.6V
  • Reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD)
  • Externí 1 – 25MHz oscilátor pro CPU
  • Interní 16MHz oscilátor pro CPU
  • Interní low power 37kHz oscilátor pro RTC
  • Interní multispeed low-power 65 – 4,2MHz
  • Externí 32.768 kHz oscilátor s kalibrací pro RTC
• Režim nízké spotřeby:
  • Sleep, Stop a Standby režim
• Ultra low power:
  • 0.27 µA Standby mód (2 wakeup piny)
  • 0.4 µA Stop mód (16 wakeup linek)
  • 0.8 µA Stop mód + RTC + 8-Kbyte RAM
  • 88 µA/MHz Run mód
  • 3.5 µs čas probuzení z RAM paměti
  • 5 µs čas probuzení Flash paměti
• VBAT vstup pro zálohování napájení pro RTC a záložní registry

Vývojová deska

• Rozměry desky 82,5mm x 70mm.
• Na desce jsou kromě mikrokontroleru integrovány tyto komponenty:
  • Zdroj 3.3V 500mA
  • Krystal 8MHz pro CPU
  • Krystal 32.768kHz pro RTC
  • Propojky volby způsobu programování – BOOT0 a BOOT1
  • Resetovací tlačítko
  • Uživatelské tlačítko
  • Odlamovací programátor/debugger ST-Link V2
  • LED indikující 3.3V napájení
  • LED programově ovladatelná
  • LED USB komunikace
  • I/O konektor formátu Arduino UNO R3
  • I/O konektor ST Morpho
• Desku lze napájet pomocí miniUSB konektoru na programátoru, nebo napájecích pinů. Napájecí napětí 3,3V, 5V, 7-12 V podle použitého způsobu napájení – USB, VBUS, nebo externí

Zapojení vývodů:

Součásti dodávky:

• 1ks ARM STM32 NUCLEO-L053R8 Nucleo-64 Vývojová deska

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Zdroje:

• Stránky výrobce
• STM32L053R8 datasheet
• STM32CubeMX       Originální software pro konfiguraci mikrokontroleru a generování iniciačních C kódů pro různé kompilační programy
• STM32CubeIDE      Originální kompilační program na bázi Eclipse IDE

Doplňkové parametry
