1.28" 240×240 TFT IPS kulatý barevný displej GC9A01, kulaté PCB, SPI Rychlé Dodání

Popis

Kulatý barevný LCD displej s úhlopříčkou 1,28″ a rozlišením 240 × 240 px využívá řadič GC9A01 a IPS panel, který nabízí věrné barvy a čitelný obraz prakticky z libovolného úhlu

Detailní popis produktu

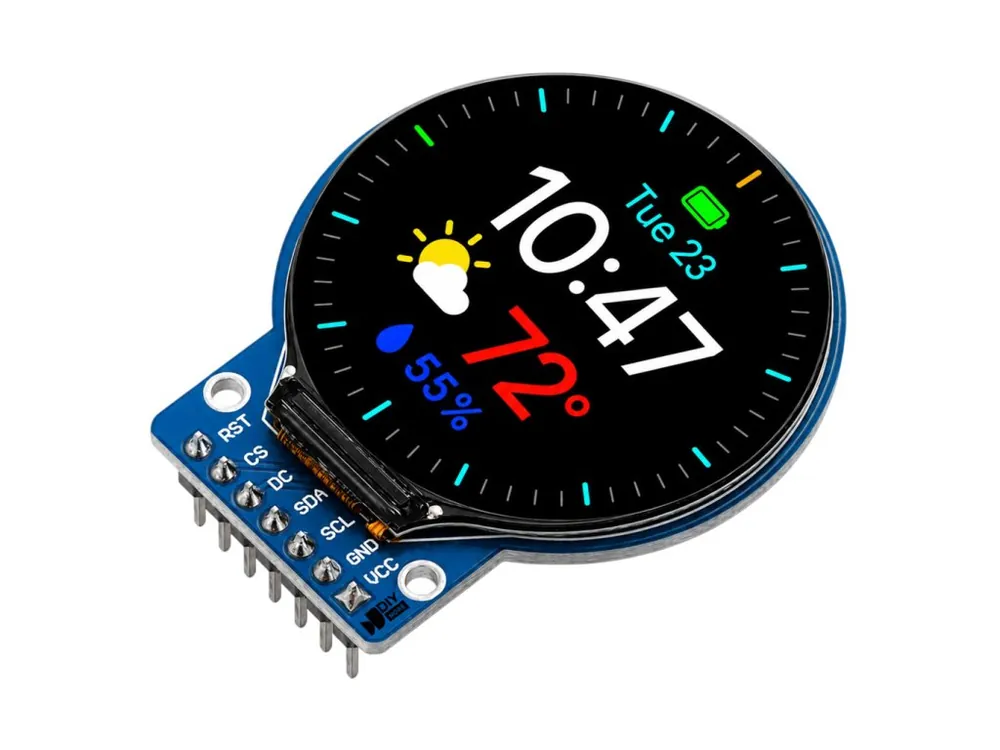

Kulatý barevný LCD displej s úhlopříčkou 1,28″ a rozlišením 240 × 240 px využívá řadič GC9A01 a IPS panel, který nabízí věrné barvy a čitelný obraz prakticky z libovolného úhlu. Displej je osazen na kulatém PCB s vývodovou lištou, takže tvar desky kopíruje tvar zobrazovací plochy a modul se snadno zabuduje do chytrých hodinek, budíků, otáčkoměrů, panelových měřidel nebo dekorativních projektů. Komunikace probíhá po čtyřvodičové sběrnici SPI, díky čemuž stačí k připojení k Arduinu, ESP32 nebo Raspberry Pi jen několik vodičů.

Specifikace:

• Typ displeje: IPS TFT LCD, kulatý, normally black
• Řadič: GC9A01
• Úhlopříčka: 1,28″
• Rozlišení: 240 (H) RGB × 240 (V) px
• Rozteč pixelů: 0,135 × 0,135 mm
• Uspořádání subpixelů: RGB vertical stripe
• Barevná hloubka: 65 536 barev (RGB565, 16bit)
• Jas: 400 cd/m² (typ.)
• Pozorovací úhel: IPS, všesměrový (All View)
• Rozhraní: SPI, 4drátové
• Napájení: 3,3 V DC (na desce je LDO XC6206P332MR, VCC snese i 5 V)
• Logická úroveň: 3,3 V (pro 5V desky použijte převodník úrovní)
• Podsvícení: 2× bílá LED paralelně, trvale zapnuté (bez samostatného BL pinu)
• Vývody: 7, rozteč 2,54 mm
  • VCC: napájení
  • GND: zem
  • SCL: hodinový signál SPI
  • SDA: datový vstup/výstup SPI
  • DC: volba data / příkaz
  • CS: výběr čipu (aktivní v L)
  • RES (RST): reset, aktivní v L
• Rozměry:
  • PCB: 38 × 45,5 mm (kulatá část Ø 38 mm s vývodovou patkou)
  • Aktivní zobrazovací plocha: Ø 32,4 mm
  • Podsvícená plocha: Ø 35,6 mm
  • Celková tloušťka: cca 11,5 mm (včetně vývodové lišty)
  • Tloušťka PCB: 1,6 mm
  • Montážní otvory: 2× Ø 2,0 mm
• Dotyková vrstva: ne (displej není dotykový)
• Kompatibilita: Arduino, ESP32, ESP8266, STM32, Raspberry Pi, Raspberry Pi Pico
• Doporučené knihovny: TFT_eSPI, LovyanGFX, Adafruit GFX + GC9A01A, LVGL
• Provozní teplota: −20 °C až +70 °C
• Skladovací teplota: −30 °C až +80 °C

Obsah balení:

• 1× kulatý TFT IPS displej 1,28″ 240 × 240 px (GC9A01, SPI)

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
